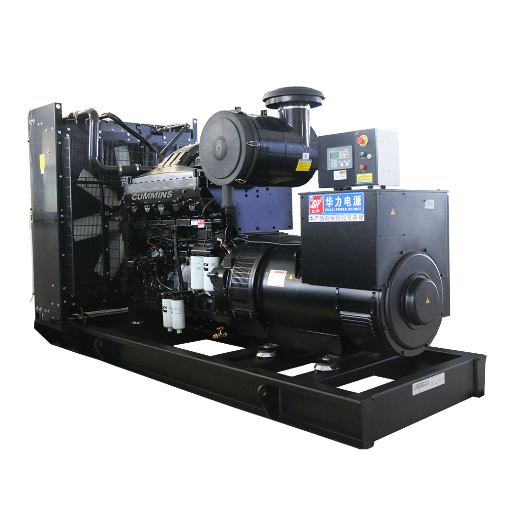

يتطلب التوصيل الكهربائي الصحيح لمجموعة المولدات موصلات ذات حجم مناسب، ومفتاح تحويل تلقائي متوافق، وتأريض وربط يتوافق مع المادة 250 من قانون الكهرباء الوطني. إذا حدث خطأ في أي من هذه العناصر الثلاثة، فسيتعطل النظام عندما تكون في أمس الحاجة إليه.
في عام ٢٠٢٤، اكتمل مشروع مستشفى في سنغافورة بتركيب مولد كهربائي بقدرة ١٥٠٠ كيلوواط في الموعد المحدد. قام المقاول الكهربائي بتحديد أحجام الكابلات باستخدام حسابات الأحمال القياسية. أظهرت الاختبارات أن كل شيء يعمل بشكل سليم عند عدم وجود حمل. خلال أول انقطاع مُحاكٍ للتيار، بدأ المولد بالعمل بشكل مثالي، لكن مفتاح التحويل لم يُغلق. كان السبب هو تعارض في توصيل السلك المحايد بالأرضي. كان المولد قد شُحن بوصلة أرضية من المصنع، وأضاف المقاول وصلة ثانية عند مفتاح التحويل. أدت حلقة التأريض الناتجة إلى تشغيل مرحل عطل التأريض في كل مرة يحاول فيها مفتاح التحويل التلقائي (ATS) التحويل. تطلب الإصلاح إعادة توصيل السلك المحايد، واستبدال أحد المكونات، وإعادة الاختبار. إجمالي التأخير: ١١ يومًا.
هذا السيناريو أكثر شيوعًا مما تتوقعه معظم فرق المشاريع. مرحلة التوصيلات الكهربائية هي نقطة التقاء الهندسة الدقيقة مع التركيب الميداني، والفجوة بينهما هي التي قد تحدث فيها أخطاء مكلفة. في هذا الدليل، نغطي جميع التوصيلات الكهربائية بدءًا من صندوق توصيل المولد وحتى لوحة توزيع الأحمال. ستتعلم كيفية تحديد مقاسات الموصلات، وقواعد التأريض، واختيار مفاتيح التحويل، وحسابات انخفاض الجهد، وأساسيات التوصيل المتوازي.
للاطلاع على مواصفات التنفيذ الهندسي الكامل لعملية تركيب مجموعة المولدات الصناعية، (انظر قسمنا) دليل تركيب مجموعة المولدات).
الوجبات السريعة الرئيسية
- تنص المادة 445 من قانون الكهرباء الوطني على أن يكون حجم موصلات المولدات 115% على الأقل من تيار اللوحة الاسمية؛ ويجب ألا يتجاوز انخفاض الجهد 3% على المغذيات.
- يجب أن يكون هناك رابط واحد فقط بين المحايد والأرضي في النظام بأكمله؛ ويحدد اختيار نظام ATS ثلاثي الأقطاب أو رباعي الأقطاب مكان وجود هذا الرابط.
- يجب أن يساوي أو يتجاوز تصنيف التيار المستمر لنظام التحويل التلقائي 115% من أمبير الحمل الكامل للمولد، وأن يتطابق مع حجم قاطع الدائرة الرئيسي.
- تتيح مجموعات المولدات المزودة بمولدات قابلة لإعادة التوصيل (12 سلكًا) إعادة تكوين الجهد (380 فولت/415 فولت/480 فولت) في صندوق التوصيل
- تتطلب المولدات المتوازية عناصر تحكم في التزامن، وحماية من عكس الطاقة، وتنسيقًا لأعطال التأريض في اتجاه مجرى ناقل الطاقة المتوازي.
نظرة عامة على النظام الكهربائي لمجموعة المولدات
قبل إجراء أي توصيلات، يجب فهم مسار الطاقة بالكامل. يتدفق التيار الكهربائي من مولد التيار المتردد، عبر قاطع الدائرة الرئيسي، إلى مفتاح التحويل التلقائي، ثم إلى نظام توزيع الأحمال. يتصل مصدر الطاقة الرئيسي بمفتاح التحويل نفسه عبر مجموعة منفصلة من الأطراف.
المكونات الكهربائية الرئيسية
يُنتج مولد التيار المتردد طاقة التيار المتردد عند أطراف التوصيل داخل صندوق توصيل المستهلك. ويحمي قاطع الدائرة الرئيسي خرج المولد من حالات التحميل الزائد وقصر الدائرة. ويقوم مفتاح التحويل التلقائي بالاختيار بين مصادر الطاقة الرئيسية ومصادر الطوارئ. وتُوصل لوحة التوزيع الطاقة إلى الأحمال الفردية.
تمتد أسلاك التحكم بالتوازي مع مسار الطاقة، ولكن يجب أن تبقى منفصلة فعلياً. تراقب وحدات التحكم في المولد الجهد والتردد والتيار. وتتواصل مع نظام التحويل التلقائي لبدء عملية التحويل عند انقطاع التيار الكهربائي الرئيسي.
معايير الجهد والتردد
تُنتج مولدات الطاقة الصناعية عادةً جهدًا كهربائيًا قدره 380 فولت، أو 415 فولت، أو 480 فولت بتردد 50 هرتز أو 60 هرتز. يستخدم خرج التيار ثلاثي الأطوار أربعة أسلاك: L1، وL2، وL3، والسلك المحايد. أما مولدات التيار أحادي الطور فتستخدم L1، وL2، والسلك المحايد. تأكد دائمًا من مطابقة جهد المولد لمتطلبات المنشأة قبل إجراء أي توصيلات.
للحصول على سير عمل منظم للتشغيل يتوافق مع معيار NFPA 110 ومتطلبات ضمان الشركة المصنعة، بما في ذلك إطار عمل قائمة التحقق الرقمية، راجع دليلنا المخصص حول إجراءات تشغيل مجموعة المولدات.
توصيلات طرفية للمولد: ما يوفره المصنع
تتضمن مجموعات المولدات المُورَّدة من المصنع صندوق توصيل للعميل مزود بأطراف توصيل مُعلَّمة بوضوح. إن فهم ما يوفره المصنع يمنع حدوث أخطاء في توصيل الأسلاك في الموقع.
تكوين صندوق طرفي قياسي
تستخدم معظم مجموعات المولدات الصناعية صندوق توصيل مثبتًا على هيكل المولد. تقبل أطراف الطاقة وصلات نحاسية مصممة خصيصًا للتيار المقنن. ويتصل مسمار تأريض منفصل بهيكل المولد. توفر كتلة طرفية للتحكم توصيلات للتشغيل عن بُعد والمراقبة وإشارات الإنذار.
يقوم المصنع بشحن المولدات مع وضع علامات على جميع أطراف التوصيل. لا تفترض أبدًا أن مواقع أطراف التوصيل موحدة. تحقق دائمًا من ذلك بالرجوع إلى مخطط الأسلاك المرفق مع الوحدة.
مولدات التيار المتردد القابلة لإعادة التوصيل ذات 12 سلكًا
تتميز العديد من المولدات الصناعية باثني عشر سلكًا قابلاً لإعادة التوصيل. يتيح ذلك إعادة ضبط الجهد دون الحاجة إلى استبدال المولد. على سبيل المثال، يمكن إعادة توصيل مجموعة مولدات من 380 فولت إلى 415 فولت أو 480 فولت عن طريق تغيير موضع الوصلات في صندوق التوصيل. يُعد هذا الأمر بالغ الأهمية لمشاريع التصدير حيث يختلف جهد الوجهة عن جهد الاختبار في المصنع.
تتطلب إعادة التوصيل اتباع مخطط الشركة المصنعة بدقة. تؤدي توصيلات الأسلاك غير الصحيحة إلى عدم توازن الجهد، وارتفاع درجة الحرارة، واحتمال تلف الملفات.
سند أرضي محايد مُشحن من المصنع
غالبًا ما تُشحن مجموعات المولدات الكهربائية مع توصيل السلك المحايد بالأرض داخل صندوق توصيل المولد. ويعتمد بقاء هذا التوصيل على نوع مفتاح التحويل. ففي الأنظمة ذات المشتقات المنفصلة المزودة بمفتاح تحويل تلقائي رباعي الأقطاب، يبقى التوصيل المصنعي. أما في الأنظمة غير ذات المشتقات المنفصلة المزودة بمفتاح تحويل تلقائي ثلاثي الأقطاب، فيجب إزالة التوصيل المصنعي. ولا يُسمح إلا بوصلة واحدة بين السلك المحايد والأرض في النظام بأكمله.
تحديد حجم الموصلات لمغذيات المولدات
يُعدّ اختيار مقاس الكابلات الخطأ الأكثر شيوعًا في التوصيلات الكهربائية. فالموصلات ذات المقاس الأصغر تُسبّب ارتفاع درجة الحرارة، بينما تُهدر الموصلات ذات المقاس الأكبر المال. ويُحقق المقاس الصحيح التوازن بين سعة التيار، وانخفاض الجهد، ومتطلبات تيار العطل.
المادة 445 من قانون الكهرباء الوطني (NEC) - تحديد حجم الموصل
تنص المادة 445.13 من قانون الكهرباء الوطني (NEC) على أن الموصلات بين المولد وأول مفتاح فصل يجب ألا تقل سعتها عن 115% من التيار المقنن على لوحة بيانات المولد. ينطبق هذا على كل من موصلات الطور والحيادي. بالنسبة لمولد بقدرة 1,000 كيلوواط يعمل بجهد 480 فولت ثلاثي الأطوار، يبلغ تيار الحمل الكامل حوالي 1,202 أمبير. الحد الأدنى لسعة الموصل هو 1,382 أمبير.
تُطبَّق معاملات تصحيح درجة الحرارة عندما تتجاوز درجة الحرارة المحيطة 30 درجة مئوية أو عندما تشترك عدة موصلات تحمل تيارًا كهربائيًا في قناة واحدة. يجب دائمًا تطبيق معامل التصحيح المناسب من الجدول 310.16 في الكود الوطني للكهرباء (NEC).
حساب انخفاض الجهد
لا ينص قانون الكهرباء الوطني (NEC) صراحةً على انخفاض الجهد، لكن المادة 215 توصي بحد أقصى 3% على المغذيات و5% إجمالاً. بالنسبة لتطبيقات المولدات، يُعد انخفاض الجهد أكثر أهمية منه في الدوائر الكهربائية المغذية من الشبكة الرئيسية، لأن تيار بدء تشغيل المحرك قد يكون من خمسة إلى ثمانية أضعاف تيار التشغيل.
تعتمد الطريقة الدقيقة على الفصل التاسع من قانون الكهرباء الوطني (NEC)، الجدول التاسع، الذي يأخذ في الحسبان معاوقة التيار المتردد بما في ذلك المقاومة والمفاعلة. بالنسبة لدائرة ثلاثية الأطوار:
انخفاض الجهد = 1.732 x I x (R cos θ + X sin θ) x L / 1000
حيث I هو تيار الخط، و R و X هما قيم المعاوقة من الجدول 9، و θ هي زاوية عامل القدرة، و L هو طول الدائرة أحادية الاتجاه بالأقدام.
قام مقاول في المكسيك بتركيب مولد كهربائي بقدرة 500 كيلوواط على بُعد 300 قدم من لوحة التوزيع الرئيسية. وبناءً على تقديرات الكود الوطني للكهرباء (NEC)، بدا حجم الكابلات مناسبًا لحمل التشغيل. أثناء التشغيل التجريبي، تعطل محرك مضخة حريق بقدرة 100 حصان عن العمل. تسبب تيار البدء العالي في انخفاض الجهد إلى 72% من الجهد الاسمي. اضطر المقاول إلى زيادة حجم موصلات الطور من 2/0 AWG إلى 4/0 AWG وتركيب قناة منفصلة. بلغت تكلفة إعادة التوصيل 8,500 دولار أمريكي، وأدت إلى تأخير تسليم المشروع لمدة أسبوعين.
تحديد حجم موصل تأريض المعدات
يحدد الجدول 250.122 من قانون الكهرباء الوطني (NEC) حجم موصل تأريض المعدات بناءً على تصنيف جهاز الحماية من التيار الزائد. عند زيادة حجم موصلات الطور لتعويض انخفاض الجهد، يشترط البند 250.122(ب) من قانون الكهرباء الوطني (NEC) زيادة حجم موصل تأريض المعدات (EGC) تناسبياً بناءً على نسبة قطر الموصل ذي الحجم الأكبر إلى قطر الموصل القياسي.
دليل سريع لتحديد حجم الكابل
| مولد كهربائي بقدرة كيلوواط | 480 فولت، ثلاثي الأطوار، أمبير | حجم كابل النحاس | حجم القناة |
|---|---|---|---|
| 50 كيلو واط | 75 و | 3 AWG | 1.5 بوصة |
| 100 كيلو واط | 150 و | 1 / 0 AWG | 2 بوصة |
| 250 كيلو واط | 376 و | 600 كميل | 3.5 بوصة |
| 500 كيلو واط | 752 و | 2 × 350 كيلو ميل | 4 بوصة |
| 1000 كيلو واط | 1,202 و | 3 × 400 كيلو ميل | 5 بوصة |
| 2000 كيلو واط | 2,405 و | 5 × 500 كيلو ميل | 6 بوصة |
للحصول على تحليل هندسي معمق لمواصفات الخرسانة، ومنتجات عزل الاهتزازات، وحسابات الأحمال حسب فئة الكيلوواط، يُرجى الرجوع إلى دليلنا المخصص حول تصميم أساسات مجموعة المولدات.
التأريض والربط: المادة 250 من قانون الكهرباء الوطني
تُعدّ أخطاء التأريض والربط السبب الرئيسي لأعطال المولدات الكهربائية أكثر من أي مشكلة أخرى. القواعد محددة، وعواقب الخطأ فيها تتراوح بين انقطاع التيار الكهربائي المزعج ومخاطر الصعق الكهربائي المميت.
القاعدة الأهم على الإطلاق
يجب أن يكون هناك وصلة واحدة فقط بين السلك المحايد والأرضي في النظام بأكمله. تؤدي الوصلة الثانية إلى إنشاء مسارات تيار متوازية على موصل التأريض، مما يتسبب في تدفق تيار غير مرغوب فيه، وحماية غير دقيقة من أعطال التأريض، ومخاطر الصعق الكهربائي على أي سطح مؤرض.
الأنظمة المشتقة بشكل منفصل
عندما يقوم مفتاح التحويل بفصل الموصل المحايد (مفتاح تحويل تلقائي رباعي الأقطاب)، يصبح المولد نظامًا منفصلاً وفقًا للمادة 250.30 من قانون الكهرباء الوطني. في هذه الحالة، يجب توصيل الموصل المحايد بالأرض عند المولد. ويربط موصل قطب التأريض المولد بقطب التأريض. يجب إزالة أو عزل وصلة التأريض عند مدخل الخدمة الرئيسي.
هذا التكوين مطلوب عندما يقوم المولد بتزويد عدة مبانٍ، أو عندما لا يكون خط التعادل الخاص بالشبكة متاحًا في موقع المولد، أو عندما يتطلب تنسيق الحماية من الأعطال الأرضية ذلك.
الأنظمة غير المشتقة بشكل منفصل
عندما لا يقوم مفتاح التحويل بفصل السلك المحايد (مفتاح تحويل تلقائي ثلاثي الأقطاب)، لا يُعتبر المولد نظامًا منفصلاً. يجب أن يبقى السلك المحايد للمولد معزولًا عن الأرض. يبقى وصلة السلك المحايد بالأرض عند مدخل الخدمة الرئيسي فقط. يتصل هيكل المولد بموصل تأريض المعدات، لكن قضيب التوصيل المحايد يبقى عائمًا.
هذا هو التكوين الأكثر شيوعًا للتركيبات في المباني الفردية. إنه أبسط وأقل تكلفة، ويتجنب الحاجة إلى قطب تأريض منفصل للمولد.
تحديد حجم موصل قطب التأريض
يحدد الجدول 250.66 من قانون الكهرباء الوطني (NEC) مقاسات موصل قطب التأريض بناءً على أكبر موصل مدخل خدمة غير مؤرض. بالنسبة للموصلات النحاسية، تتراوح المقاسات من 8 AWG للمولدات الصغيرة إلى 3/0 AWG للمنشآت الكبيرة جدًا.
يجب ألا تتجاوز مقاومة التأريض 5 أوم. في حال قياس مقاومة أعلى، أضف قضبان تأريض أو استخدم مواد لتحسين التأريض.
لست متأكدًا من إعدادات التأريض لديك؟ انظر دليلنا ل أخطاء شائعة في تركيب مولدات الطاقة للحصول على معلومات حول أخطاء التأريض في العالم الحقيقي وكيفية تجنبها.
اختيار وتوصيل مفتاح التحويل التلقائي
يُعد مفتاح التحويل التلقائي نقطة اتخاذ القرار في النظام الكهربائي. فهو يراقب طاقة الشبكة الرئيسية، ويُصدر أمرًا للمولد بالتشغيل عند انقطاع التيار الكهربائي، وينقل الحمل إلى المولد. ويؤثر اختيار مفتاح التحويل التلقائي على السلامة والموثوقية والامتثال للمعايير.
قواعد تحديد حجم ATS
يجب أن يساوي أو يتجاوز تصنيف التيار المستمر لمفتاح التحويل التلقائي (ATS) تصنيف قاطع الدائرة الرئيسي. كما يجب أن يساوي أو يتجاوز 115% من تيار الحمل الكامل للمولد. ويجب أن يتطابق تصنيف تحمل قصر الدائرة مع أو يتجاوز تيار العطل المتاح من المصدر العادي أو مصدر الطوارئ، أيهما أكبر.
على سبيل المثال، يتطلب مرفق مزود بقاطع رئيسي بقدرة 1,600 أمبير ومولد كهربائي بقدرة 1,250 أمبير مفتاح تحويل تلقائي (ATS) بقدرة 1,600 أمبير كحد أدنى. وعادةً ما يتم اختيار الحجم القياسي التالي.
نظام التحويل التلقائي ثلاثي الأقطاب مقابل نظام التحويل التلقائي رباعي الأقطاب
يُحدد اختيار مفتاح التحويل ثلاثي الأقطاب أو رباعي الأقطاب تكوين نظام التأريض. استخدم مفتاحًا ثلاثي الأقطاب (ذو سلك محايد ثابت) في المنشآت التي تخدم مبنى واحدًا حيث لا يكون سلك التأريض الخاص بالمولد مؤرضًا عند نقطة التوصيل. استخدم مفتاحًا رباعي الأقطاب (ذو سلك محايد مُبدَّل) عندما يكون المولد نظامًا منفصلاً، أو عند تغذية عدة مبانٍ، أو عندما يتطلب تنسيق حماية الأعطال الأرضية استخدام أسلاك محايدة مُبدَّلة.
يؤدي اختيار تكوين الأقطاب الخاطئ إما إلى فقدان وصلة التأريض المحايدة أو إلى وصلة مزدوجة. وكلا الحالتين تتسببان في أعطال نظام الحماية.
الانتقال المفتوح مقابل الانتقال المغلق
تقوم مفاتيح التحويل المفتوحة بفصل اتصال الحمل بشبكة الكهرباء قبل توصيله بالمولد. ويحدث انقطاع قصير، عادةً أقل من 250 مللي ثانية. وهذا مقبول لمعظم الأحمال وهو التكوين القياسي.
تقوم مفاتيح التحويل المغلقة بتوصيل مصادر الطاقة الرئيسية والمولدات بالتوازي مؤقتًا قبل التحويل. يوفر هذا طاقة مستمرة، ولكنه يتطلب تزامنًا، واتفاقيات ربط بين شبكات الطاقة، وتحليلًا مشتركًا لتيارات الأعطال.
توصيلات أسلاك نظام التحويل التلقائي
تُستخدم أسلاك الطاقة لتوصيل مصدر الطاقة الرئيسي (الشبكة الكهربائية)، ومصدر الطاقة الاحتياطي (المولد)، والحمل الكهربائي بأطراف نظام التحويل التلقائي (ATS) المناسبة. أما أسلاك التحكم فتُستخدم لمراقبة الشبكة الكهربائية، وإشارات بدء تشغيل المولد، وبيانات الحالة. ويجب تمرير موصلات التحكم في قنوات منفصلة عن موصلات الطاقة لمنع التداخل الكهرومغناطيسي.
توصيل مجموعات المولدات بالتوازي: التوصيلات الكهربائية
عندما لا يستطيع مولد واحد توفير سعة كافية أو توفير طاقة احتياطية، تعمل وحدات متعددة بالتوازي. ويؤدي التوازي إلى زيادة التعقيد في كل وصلة كهربائية في النظام.
متطلبات المزامنة
قبل إغلاق قاطع مولد كهربائي على ناقل كهربائي حي، يجب أن يتطابق جهد المولد وتردده وتسلسل أطواره مع الناقل. تقيس أجهزة التزامن هذه المعايير وتصدر أمر إغلاق عندما تكون الظروف ضمن الحدود المسموح بها. يؤدي الإغلاق خارج الطور إلى ارتفاعات مفاجئة في التيار قد تُلحق الضرر بملفات المولد وقواطعه.
ناقل متوازي ومفاتيح كهربائية
يتصل كل مولد كهربائي عبر قاطع دائرة خاص به بشبكة توزيع كهربائية مشتركة. تغذي هذه الشبكة مفتاح التحويل أو نظام توزيع الأحمال. يتطلب كل قاطع دائرة للمولد حماية من عكس التيار لمنع أي وحدة معطلة من أن تعمل كمحرك وتسحب الطاقة من الشبكة.
تنسيق الحماية من الأعطال الأرضية
في الأنظمة المتوازية، يسود اعتقاد خاطئ بوضع حماية من الأعطال الأرضية على كل قاطع مولد. هذا غير صحيح، إذ أن عطلاً أرضياً واحداً سيؤدي إلى تعطيل نظام الطوارئ بأكمله. يجب وضع حماية الأعطال الأرضية على خط التغذية أسفل ناقل التوزيع المتوازي، لحماية نظام التوزيع مع الحفاظ على تشغيل جميع المولدات.
عناصر التحكم في مشاركة الأحمال
تتشارك المولدات المتوازية الحمل باستخدام التحكم المتزامن أو التحكم التنازلي. يحافظ التحكم المتزامن على التردد بدقة ويوزع الحمل تناسبياً. أما التحكم التنازلي فيسمح بانخفاض التردد قليلاً مع زيادة الحمل. وتُعد أسلاك نظام التحكم بين وحدات تحكم المولدات بنفس أهمية أسلاك الطاقة.
في عام ٢٠٢٣، قام مركز بيانات في البرازيل بتركيب مولدين كهربائيين بقدرة ٢٠٠٠ كيلوواط، مع خطة لتوصيلهما بالتوازي لتحقيق التكرار N+1. قام المقاول المسؤول عن التركيب بتوصيل مرحل فحص التزامن بمجموعة خاطئة من محولات الجهد. خلال محاولة التوصيل بالتوازي الأولى، كان المولدان متأخرين في الطور بمقدار ٣٠ درجة عند إغلاق قاطع الدائرة. أدى الصدمة الميكانيكية والكهربائية الناتجة إلى تلف ملفات كلا المولدين وتحطيم آلية أحد قواطع الدائرة. بلغت تكلفة الإصلاحات ٤٥٠٠٠ دولار أمريكي، واستمر مركز البيانات بالعمل على مولد واحد لمدة ستة أسابيع.
حساب انخفاض الجهد: خطوة بخطوة
تُستخدم حسابات انخفاض الجهد لتحديد ما إذا كان حجم الموصل مناسبًا لظروف التركيب الفعلية. توفر طريقة الفصل 9، الجدول 9 من الكود الوطني للكهرباء نتائج دقيقة لدوائر التيار المتردد.
طريقة الجدول 9 من NEC
بالنسبة لدائرة ثلاثية الأطوار، تكون الصيغة كالتالي:
VD = 1.732 x I x (R cos θ + X sin θ) x L / 1000
بالنسبة لمولد كهربائي بقدرة 500 كيلوواط عند جهد 480 فولت، على بعد 500 قدم من الحمل، باستخدام ثلاثة موصلات نحاسية بقطر 500 كيلو سميل داخل أنابيب فولاذية، بمعامل قدرة 0.85:
أنا = 752 أ
R = 0.029 أوم لكل 1,000 قدم (من الجدول 9)
X = 0.048 أوم لكل 1,000 قدم (من الجدول 9)
cos θ = 0.85، sin θ = 0.527
VD = 1.732 × 752 × (0.029 × 0.85 + 0.048 × 0.527) × 500 / 1000
VD = 1.732 × 752 × (0.0247 + 0.0253) × 0.5
VD = 1.732 × 752 × 0.050 × 0.5
VD = 32.6 فولت
نسبة VD = 32.6 / 480 × 100 = 6.8%
هذا يتجاوز النسبة الموصى بها وهي 3%، ومن المرجح أن يتسبب في مشاكل في بدء تشغيل المحرك. الحل هو إما زيادة حجم الموصلات أو تقريب المولد من الحمل.
متى يؤثر انخفاض الجهد على حجم الكابل
عادةً ما يُحدد انخفاض الجهد حجم الموصلات المستخدمة في التمديدات التي تتجاوز 100 قدم، وفي أنظمة الجهد المنخفض (208 فولت أو 380 فولت)، وفي الدوائر التي تغذي المحركات الكبيرة. في هذه الحالات، يكون الموصل المطلوب لتعويض انخفاض الجهد أكبر من الموصل المطلوب لتحمل التيار فقط.
أخطاء شائعة في توصيلات الكهرباء يجب تجنبها
حتى المقاولون ذوو الخبرة يرتكبون أخطاء في توصيلات الكهرباء. إن اكتشاف هذه الأخطاء الشائعة قبل التركيب يوفر الوقت والمال ويجنب المخاطر المحتملة على السلامة.
موصلات صغيرة الحجم يتصدرون القائمة. غالباً ما يقوم المقاولون بتحديد حجم الكابلات بناءً على الحمل التشغيلي دون تطبيق مضاعف NEC بنسبة 115% أو التحقق من انخفاض الجهد في ظروف التشغيل.
توصيل خاطئ بين الأرض والحياد يؤدي ذلك إلى أعطال في نظام الحماية. والخطأ الأكثر شيوعًا هو ترك وصلة المصنع في مكانها أثناء استخدام مفتاح تحويل تلقائي ثلاثي الأقطاب، مما يؤدي إلى إنشاء وصلة مزدوجة.
الارتباك بين نظام ATS ثلاثي الأقطاب ونظام ATS رباعي الأقطاب يؤدي ذلك إلى أخطاء في التأريض وفقدان التنسيق في حماية الأعطال الأرضية. تحقق دائمًا من تكوين تأريض النظام قبل طلب مفتاح التحويل.
حساب انخفاض الجهد المفقود يؤدي ذلك إلى فشل بدء تشغيل المحرك. احسب دائمًا انخفاض الجهد عند كل من تيار التشغيل وتيار بدء التشغيل.
قدرة تحمل غير كافية للتيار القصير تتسبب الأعطال في حدوث حوادث كارثية. يجب أن يتحمل مفتاح التحويل التلقائي وجميع مفاتيح التبديل المتصلة به أقصى تيار عطل متاح من أي من المصدرين.
أسلاك التحكم في قنوات الطاقة تُسبب مشاكل التداخل الكهرومغناطيسي التي تؤدي إلى إنذارات خاطئة وسلوك غير منتظم لمفتاح التحويل. افصل دائمًا أسلاك التحكم عن أسلاك الطاقة.
للحصول على تغطية أكثر تفصيلاً لتكوينات خزانات المياه اليومية، واختيار مواد الأنابيب، وقوانين كشف التسرب، راجع دليلنا حول تركيب نظام الوقود لمجموعة المولد.
تغييرات قانون الكهرباء الوطني لعام 2026 التي تؤثر على التوصيلات الكهربائية للمولدات
يُدخل قانون الكهرباء الوطني لعام 2026 عدة تغييرات تؤثر على التركيبات الكهربائية لمجموعات المولدات. لذا، ينبغي على فرق المشاريع التي تصمم أنظمة لعام 2026 وما بعده مراعاة هذه التحديثات.
متطلبات أكثر صرامة لنظام قطب التأريض قد تتطلب الأنظمة المشتقة بشكل منفصل قضبان تأريض إضافية أو شبكات تأريض محسّنة. ويؤكد قانون 2026 على قيم مقاومة أرضية منخفضة.
عوامل تخفيض قدرة الموصل الجديدة ينطبق ذلك في ظروف تركيب معينة. راجع المادة 310 الخاصة بتعديلات درجة الحرارة المحيطة وحشو الأنابيب.
متطلبات معززة للحماية من زيادة التيار يُلزم القانون بتركيب أجهزة حماية من زيادة التيار عند مخارج المولدات، ومفاتيح التحويل، ولوحات الأحمال الحرجة. ويأتي هذا الإجراء استجابةً لتزايد وتيرة الأضرار التي تُسببها الصواعق لأجهزة التحكم الإلكترونية.
تكامل تخزين الطاقة تتناول المتطلبات الأنظمة الهجينة التي تجمع بين المولدات وتخزين البطاريات. وتُطبق وسائل فصل جديدة وأجهزة تحكم متداخلة عندما تشترك البطاريات في النظام الكهربائي مع مولدات المحركات.
خاتمة
تتضمن العناصر الخمسة الأساسية لتوصيلات المولدات الكهربائية ما يلي: تحديد حجم الموصلات، والتأريض والربط، واختيار مفتاح التحويل، والتحقق من انخفاض الجهد، وأنظمة التحكم المتوازية عند وجود وحدات متعددة. لكل عنصر متطلبات محددة وفقًا للمعايير، وتتفاعل هذه العناصر مع بعضها البعض.
يضمن التوصيل الكهربائي السليم أنه عند انقطاع التيار الكهربائي الرئيسي، يبدأ المولد تلقائيًا، ويُغلق مفتاح التحويل دون أي تأخير، ويتلقى الحمل طاقة مستقرة ضمن حدود الجهد والتردد المقبولة. أما التوصيل غير السليم فيؤدي إلى عكس ذلك تمامًا: انقطاع التيار في اللحظة التي تكون فيها الموثوقية في غاية الأهمية.
يجب أن يتم تنفيذ أعمال التوصيلات الكهربائية دائمًا بواسطة كهربائيين مرخصين على دراية بالمادة 445 والمادة 250 من قانون الكهرباء الوطني. بالنسبة للتركيبات المعقدة التي تتضمن التوازي أو نقل الانتقال المغلق أو تكوينات الجهد المخصصة، فإن المراجعة الهندسية قبل التثبيت تمنع إعادة العمل المكلفة.
