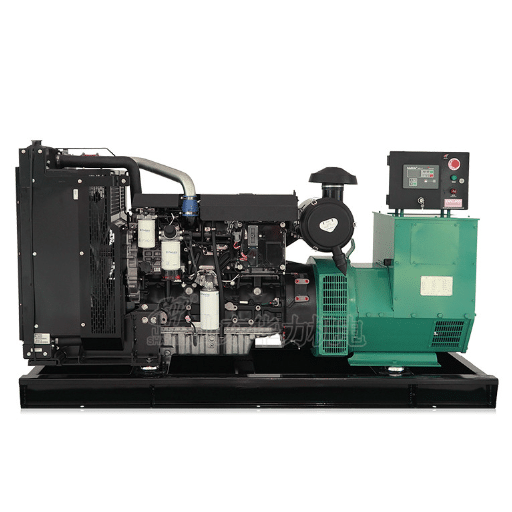

يتطلب تركيب مولد كهربائي بشكل صحيح ست مراحل متناسقة: تقييم الموقع، وبناء الأساسات، والتكامل الكهربائي، وتكوين نظام الوقود والعادم، وإعداد نظام التبريد والتهوية، والتشغيل النهائي. عند تنفيذ هذه الخطوات بشكل صحيح، تضمن مولدك الكهربائي توفير طاقة احتياطية أو أساسية موثوقة لعقود. أما عند التسرع أو إهمالها، فإنها تتسبب في أضرار ناتجة عن الاهتزازات، ومخالفات تنظيمية، وتوقفات مكلفة عن العمل.
أنظمة الطاقة الصناعية ليست معدات جاهزة للاستخدام الفوري. قد يصل وزن مولد ديزل بقدرة 500 كيلوواط إلى أكثر من 4,000 كيلوغرام، ويولد حرارة عادم تتجاوز 500 درجة مئوية، ويتطلب معدلات ضخ وقود تُقاس باللترات في الدقيقة. يجب تصميم كل وصلة، ميكانيكية وكهربائية وبيئية، هندسيًا لتناسب التطبيق المحدد. يشرح هذا الدليل كل مرحلة من مراحل التركيب بمعايير عملية وسيناريوهات مشاريع واقعية لمساعدة فريقك على التخطيط والتنفيذ الناجح لعملية التركيب.
الوجبات السريعة الرئيسية
- تتكون مجموعة المولدات من ست مراحل، ويؤدي تخطي أي منها إلى زيادة خطر العطل بنسبة 40% أو أكثر.
- يجب أن يراعي تصميم الأساس الوزن الساكن بالإضافة إلى الاهتزاز الديناميكي؛ فغالباً ما تكون قاعدة خرسانية وحدها غير كافية.
- يتطلب التكامل الكهربائي تحليل الأحمال، وتنسيق نظام التحويل التلقائي، والتأريض الذي يفي بمعايير IEEE واللوائح المحلية.
- يجب أن يتناسب حجم نظام الوقود مع استهلاك الحمل الكامل بالإضافة إلى احتياطي وقت تشغيل لمدة 24-48 ساعة للتطبيقات الحرجة
- تشمل عملية التشغيل اختبار بنك الأحمال لمدة لا تقل عن 30 دقيقة عند سعته المقدرة بنسبة 100% قبل التسليم
- تتطلب التركيبات المخصصة لمراكز البيانات والمستشفيات وعمليات التعدين ضوابط بيئية واحتياطية إضافية
ما هو تركيب مجموعة المولدات الكهربائية؟
تركيب مجموعة مولدات كهربائية هو عملية متكاملة تشمل تجهيز الموقع، ووضع المولد، وتوصيل جميع الأنظمة المساعدة، والتحقق من الأداء قبل التسليم التشغيلي. ولا يقتصر مصطلح "التركيب" على مجرد وضع الوحدة على قاعدة، بل يشمل أعمال البنية التحتية، والمقاولات الكهربائية، وتمديدات الوقود، وتوجيه العادم، وتصميم نظام التبريد، وبرمجة نظام التحكم.
بالنسبة للمشاريع الصناعية، يتسع نطاق العمل عادةً ليشمل ما يلي:
- تحليل تدفق الأحمال وتطوير مخطط الخط الواحد
- دمج مفتاح التحويل التلقائي (ATS) مع لوحة المفاتيح الحالية
- خزانات تخزين الوقود مزودة بأجهزة كشف التسرب واحتواء الانسكابات
- تركيب حواجز صوتية أو إجراء تعديلات على المباني لضمان الامتثال لمعايير الضوضاء
- إعداد نظام مراقبة عن بعد للتشخيص خارج الموقع
- الحصول على التراخيص البيئية للانبعاثات وتصريف مياه الصرف الصحي
يتناسب مستوى التعقيد طرديًا مع سعة المولد وأهمية التطبيق. قد تتطلب وحدة احتياطية بقدرة 20 كيلوواط لمبنى تجاري صغير الحد الأدنى من تجهيز الموقع. بينما يتطلب تركيب نظام طاقة رئيسي بقدرة 2,000 كيلوواط لعملية تعدين نائية نهجًا هندسيًا متكاملًا مع أشهر من التخطيط.
لماذا تحدد جودة التركيب الموثوقية على المدى الطويل؟
تُعدّ أخطاء التركيب من الأسباب الرئيسية لتعطل المولدات الكهربائية قبل الأوان. تشير بيانات القطاع إلى أن حوالي 35% من مطالبات الضمان الخاصة بالمولدات تعود إلى مشاكل في التركيب وليس إلى عيوب التصنيع. تشمل الأسباب الشائعة التأريض غير السليم، وخطوط الوقود ذات القطر غير المناسب، والتهوية غير الكافية، ورنين الأساس.
قصة قصيرة: مشكلة الاهتزاز
في مارس 2024، قام مصنع في جنوب شرق آسيا بتشغيل مولد ديزل بقدرة 750 كيلوواط لتوفير الطاقة الاحتياطية للمصنع. قام المقاول بصب قاعدة خرسانية قياسية بسمك 200 مم ووضع المولد فوقها مباشرة. في غضون ستة أسابيع، لاحظ فريق الصيانة تشققات في خراطيم التبريد وارتخاء مشابك العادم. كشف تحليل الاهتزازات أن القاعدة الخرسانية لها تردد طبيعي يبلغ 28 هرتز، وهو قريب بشكل خطير من التردد التوافقي لتشغيل المحرك البالغ 25 هرتز. كانت القاعدة تُضخّم الاهتزازات بدلاً من تخميدها. اضطر المصنع للتوقف عن العمل لمدة أربعة أيام بينما قام المهندسون بتركيب عوازل زنبركية وكتلة قصور ذاتي مُعززة. بلغت تكلفة التحديث 18,000 دولار، أي أكثر من ثلاثة أضعاف تكلفة تصميم نظام مضاد للاهتزازات مناسب أثناء الإنشاء الأولي.
المرحلة الأولى: التخطيط المسبق للتركيب وتقييم الموقع
تبدأ كل عملية تركيب ناجحة بتقييم شامل للموقع. تحدد هذه المرحلة القيود، وتوضح المتطلبات، وتنتج الوثائق الفنية التي توجه جميع الأعمال اللاحقة.
تحليل الأحمال والتحقق من حجم المولد
قبل البدء بأي أعمال إنشائية، تأكد من أن مجموعة المولدات المختارة تتناسب مع الحمل الفعلي. تعاني العديد من التركيبات إما من نقص في حجم المولد، مما يؤدي إلى فصل التيار عند زيادة الحمل وإجهاد المحرك، أو من زيادة في حجمه، مما يؤدي إلى تراكم الرطوبة والكربون وانخفاض كفاءة استهلاك الوقود.
قم بإجراء مسح تفصيلي للأحمال:
- اذكر جميع الأحمال التي سيغذيها المولد، مع قيم كيلوواط/كيلو فولت أمبير لكل من التشغيل والبدء
- قم بتطبيق عوامل التنوع إذا لم تعمل جميع الأحمال في وقت واحد
- يجب تضمين متطلبات بدء تشغيل المحرك؛ فقد تحتاج المحركات الكبيرة إلى تيار تشغيل يتراوح بين 5 و7 أضعاف تيار التشغيل الخاص بها.
- أضف هامش نمو مستقبلي بنسبة 10-20% للتطبيقات التجارية والصناعية
- حدد أولويات تسلسل تحميل المستندات إذا لم يتمكن المولد من تحمل كامل حمل المنشأة.
قارن النتائج مع تصنيفات الطاقة الاحتياطية والأساسية لمجموعة المولدات. تسمح تصنيفات الطاقة الاحتياطية بزيادة الحمل لفترة قصيرة لبدء تشغيل المحرك. أما تصنيفات الطاقة الأساسية فتفترض التشغيل المستمر بحمل متغير. استخدام مولد مصنف للطاقة الاحتياطية لتطبيقات الطاقة الأساسية يُبطل معظم ضمانات الشركة المصنعة.
الوصول إلى الموقع والتقييم البيئي
قم بجولة في موقع التركيب وقم بتوثيق ما يلي:
- الوصول الماديهل يمكن للرافعة أو الرافعة الشوكية أو الشاحنة ذات السطح المائل الوصول إلى موقع المنصة؟ ما هي أقصى قدرة رفع مطلوبة؟
- ظروف التربةهل الأرض مستقرة بما يكفي لتحمل أحمال الأساس؟ هل سيؤدي تصريف المياه إلى تآكل التربة أو تقويضها؟
- مخاطر الفيضاناتبالنسبة للتركيبات الخارجية، ضع القاعدة فوق مستوى الفيضان المتوقع حدوثه مرة كل 100 عام أو قم بتوفير أرصفة مرتفعة.
- التعرض للضوضاءقم بقياس مستوى الضوضاء المحيطة واحسب مساهمة المولد الكهربائي عند حدود الملكية؛ وتفرض العديد من السلطات القضائية حدودًا ليلية تتراوح بين 55 و65 ديسيبل (A).
- قيود الانبعاثات: تأكد مما إذا كان الموقع يقع في منطقة غير مطابقة للمعايير تتطلب الامتثال للمستوى الرابع النهائي لوكالة حماية البيئة أو المرحلة الخامسة من معايير الاتحاد الأوروبي
مراجعة اللوائح والتراخيص
تتطلب تركيبات المولدات الصناعية عادةً الحصول على عدة تصاريح:
- رخصة بناء: للأساسات، والأسوار، والتعديلات الهيكلية
- رخصة الكهرباء: لتوصيلات نظام التحويل التلقائي، وتعديلات لوحات المفاتيح، وأنظمة التأريض
- تصريح بيئي: للانبعاثات وتخزين الوقود والضوضاء (يختلف حسب الولاية القضائية)
- موافقة إدارة الإطفاء: لتحديد حجم خزانات الوقود وموقعها ومتطلبات إخماد الحرائق
ابدأ إجراءات الحصول على التراخيص مبكراً. في بعض المناطق، قد تستغرق المراجعة البيئية وحدها من 8 إلى 12 أسبوعاً. بدء أعمال البناء قبل إصدار التراخيص قد يؤدي إلى أوامر بوقف العمل وغرامات باهظة.
للحصول على إرشادات حول تحديد ما إذا كان من الأفضل وضع مولد الكهرباء في الداخل أو الخارج، راجع مقارنتنا المفصلة في دليل تركيب مولدات الطاقة الداخلية والخارجية.
المرحلة الثانية: متطلبات الأساسات والهيكل
تُعدّ القاعدة العنصر الأكثر استهانةً في تركيب مجموعة المولدات. يجب أن تتحمل الوزن الساكن، وتمتص الاهتزازات الديناميكية، وتقاوم التمدد الحراري، وتحافظ على المحاذاة بين المحرك والمولد الكهربائي والملحقات المُشغّلة.
أنواع الأساسات حسب التطبيق
كتل خرسانية مقاومة للقصور الذاتي تُعدّ هذه المعايير قياسيةً للمولدات الصناعية. يجب أن تتراوح كتلة الكتلة بين 1.5 و2 ضعف الوزن الإجمالي للمولد. بالنسبة لوحدة وزنها 4,000 كجم، يُنصح باستخدام ما بين 6,000 و8,000 كجم من الخرسانة المسلحة. تُساهم الكتلة المتزايدة في خفض مركز الثقل وإزاحة التردد الطبيعي بعيدًا عن التوافقيات الصوتية للمحرك.
أنظمة عزل الزنبرك تُعدّ العوازل الزنبركية ضرورية عند تركيب المولد داخل مبنى أو في طابق علوي. فهي تُقلل انتقال الاهتزازات إلى هيكل المبنى بنسبة 90% أو أكثر مقارنةً بالتركيب الصلب. وتتطلب هذه العوازل إطارًا فرعيًا يحافظ على استقامة الهيكل في جميع ظروف التشغيل.
وسادات اهتزازية وحوامل من النيوبرين تُناسب هذه العوازل الوحدات الصغيرة (أقل من 200 كيلوواط) في التطبيقات غير الحرجة. وهي أبسط وأقل تكلفة من العوازل الزنبركية، لكنها توفر عزلاً أقل عند الترددات المنخفضة.
مواصفات تصميم الأساسات
يتضمن أساس كتلة القصور الذاتي المناسب ما يلي:
- خرسانة مسلحة بقوة ضغط لا تقل عن 25 ميجا باسكال
- شبكة حديد التسليح بمسافة 150-200 مم في جميع الأبعاد الثلاثة
- أكمام مسامير التثبيت أو مسامير J المصبوبة في الخرسانة بدقة موضعية تصل إلى مستوى المليمتر
- طبقة أساسية من الحصى المكسر بحجم 100-150 مم لتصريف المياه وتوزيع الأحمال
- مساحة لا تقل عن 150 مم من جميع الجوانب لتسهيل الوصول للصيانة
- تسوية السطح في حدود 3 مم لكل متر لمنع اختلال محاذاة محمل المولد الكهربائي
اترك الخرسانة تجف لمدة 28 يومًا على الأقل قبل وضع مجموعة المولد. قد يتسبب التحميل المبكر في حدوث تشققات دقيقة تنتشر بفعل الاهتزاز، مما يقلل من العمر الافتراضي الفعال للأساس.
المحاذاة والحشو
بعد تثبيت المولد، تأكد من محاذاة حواف المحرك والمولد الكهربائي. قد يؤدي عدم المحاذاة بأكثر من 0.05 مم إلى تآكل الوصلات، وتلف المحامل، واهتزازات مفرطة. بعد التأكد من المحاذاة، صبّ مادة إيبوكسية غير قابلة للانكماش أسفل الإطار الأساسي لملء جميع الفراغات وتوزيع الأحمال بالتساوي.
للحصول على تحليل هندسي معمق لمواصفات الخرسانة، ومنتجات عزل الاهتزازات، وحسابات الأحمال حسب فئة الكيلوواط، يُرجى الرجوع إلى دليلنا المخصص حول تصميم أساسات مجموعة المولدات.
المرحلة الثالثة: تكامل النظام الكهربائي
يربط التكامل الكهربائي مجموعة المولدات بنظام توزيع الطاقة الخاص بالمنشأة من خلال مفتاح التحويل التلقائي، ومرحلات الحماية، وشبكة التأريض.
تركيب مفتاح التحويل التلقائي (ATS)
يُعد نظام التحويل التلقائي (ATS) بمثابة العقل المدبر لنظام الطاقة الاحتياطية. فهو يراقب جهد وتردد الشبكة الكهربائية، ويبدأ تشغيل المولد أثناء انقطاع التيار، وينقل الحمل بعد استقراره، ويعيد نقله إلى الشبكة الكهربائية عند عودة التيار الكهربائي إلى وضعه الطبيعي.
متطلبات التثبيت الرئيسية:
- ضع مفتاح التحويل التلقائي (ATS) بالقرب من لوحة التوزيع الرئيسية قدر الإمكان لتقليل طول الكابلات.
- حدد حجم الموصلات بما يتناسب مع 125% من التيار المستمر المقنن وفقًا لمعايير NEC أو قانون الكهرباء المحلي.
- قم بتركيب خاصية العزل الجانبي للصيانة دون انقطاع التيار الكهربائي
- تأخيرات نقل البرنامج: من 1 إلى 3 ثوانٍ لتجنب عمليات النقل غير الضرورية أثناء فترات انخفاض الطلب اللحظية؛ من 10 إلى 30 دقيقة لتبريد المحرك قبل إعادة النقل إلى الشبكة العامة
- قم بتوصيل جهات الاتصال المساعدة بنظام إدارة المبنى (BMS) لمراقبة الحالة عن بُعد
بالنسبة للتطبيقات الحيوية كالمستشفيات ومراكز البيانات، يُنصح باستخدام نظام تحويل تلقائي مغلق يعمل بالتوازي مؤقتًا مع مولد الكهرباء ومصدر الطاقة الرئيسي. هذا النظام يُلغي انقطاع التيار الكهربائي المؤقت أثناء التحويل، ولكنه يتطلب أنظمة تحكم متقدمة للمزامنة وموافقة شركة الكهرباء.
أنظمة الحماية والتحكم
تتضمن مجموعات المولدات الحديثة وحدات تحكم رقمية تُدير تنظيم الجهد، وسرعة المحرك، وإصدار الإنذارات، والاتصال عن بُعد. أثناء التثبيت، قم ببرمجة ما يلي:
- نقاط ضبط الجهد والتردد ضمن نطاق ±0.5% من القيم الاسمية
- منحنيات الحماية من التيار الزائد وقصر الدائرة بالتنسيق مع قواطع الدائرة الكهربائية في اتجاه التيار
- عتبات إنذار المحرك لانخفاض ضغط الزيت، وارتفاع درجة حرارة سائل التبريد، وزيادة السرعة، وانخفاض مستوى الوقود
- معايير المراقبة عن بعد للتكامل مع أنظمة SCADA أو أنظمة أتمتة المباني
اختبر جميع وظائف الحماية قبل تشغيل الحمل. قد يؤدي تعطل مرحل التيار الزائد أثناء حدوث عطل إلى تلف المولد الكهربائي والتسبب في خطر نشوب حريق.
التثبيت والتأريض
يُوفر التأريض السليم الحماية للأفراد والمعدات من الأعطال الكهربائية. يجب أن يشمل تركيب المولد ما يلي:
- موصل تأريض مخصص للمعدات (EGC) بحجم يتوافق مع متطلبات الكود
- الاتصال بنظام التأريض الرئيسي للمنشأة
- حماية من الأعطال الأرضية للأنظمة المؤرضة بشكل صلب والأنظمة المؤرضة ذات المقاومة العالية
- أجهزة الحماية من زيادة التيار (SPDs) عند مخرج المولد ومفتاح التحويل التلقائي (ATS) للحماية من الصواعق والتقلبات العابرة الناتجة عن عمليات التبديل
يستحق تأريض السلك المحايد اهتماماً خاصاً. في العديد من المناطق، يجب ربط السلك المحايد للمولد بالأرض عند نقطة واحدة، عادةً عند مفتاح التحويل التلقائي، لمنع التيارات الدائرية وأخطاء اكتشاف أعطال التأريض.
قصة قصيرة: الرقابة على التأريض المحايد
في نوفمبر 2024، قام مشغل مركز بيانات في أوروبا الشرقية بتشغيل مولد كهربائي بقدرة 1,500 كيلوواط مزود بمفتاح تحويل تلقائي جديد. قام المقاول الكهربائي بتوصيل سلك التعادل للمولد بهيكل المولد، وكذلك سلك التعادل عند مفتاح التحويل التلقائي. عند انقطاع التيار الكهربائي الرئيسي وتحويل مفتاح التحويل التلقائي إلى المولد، تسرب تيار عطل أرضي عبر نقطتي التوصيل، مما أدى إلى تكوين حلقة أرضية بقوة 45 أمبير. تعطل كاشف العطل الأرضي بشكل متكرر، مما تسبب في إيقاف تشغيل المولد في غضون دقائق من كل عملية تحويل. تمكن المهندسون من تحديد سبب المشكلة في غضون ساعتين، حيث تبين أن السبب هو التوصيل المزدوج لسلك التعادل، إلا أن مركز البيانات شهد ساعتين من التوقف غير المخطط له أثناء التشخيص. استغرقت عملية الإصلاح، التي تمثلت في إزالة توصيل سلك التعادل للمولد والاعتماد فقط على توصيل مفتاح التحويل التلقائي، 20 دقيقة. وقدّر المشغل لاحقًا أن تكلفة الحادث بلغت 120,000 ألف دولار أمريكي، تشمل أرصدة الخدمة وغرامات اتفاقية مستوى الخدمة.
للحصول على شرح مفصل حول الامتثال للمادة 445 و700 من قانون الكهرباء الوطني، وتحديد حجم نظام التحويل التلقائي، وتصميم نظام قطب التأريض، راجع دليلنا حول توصيلات كهربائية لمجموعة المولدات.
المرحلة الرابعة: نظام الوقود وتكوين العادم
تستهلك مولدات الديزل كميات كبيرة من الوقود تحت الحمل. فوحدة بقدرة 1,000 كيلوواط تعمل بكامل طاقتها تستهلك حوالي 250 لترًا من الديزل في الساعة. يجب أن يوفر نظام الوقود وقودًا نظيفًا بالضغط ودرجة الحرارة المناسبين، مع الالتزام بجميع متطلبات السلامة والبيئة.
تخزين الوقود وخزانات الوقود اليومية
تستخدم معظم المنشآت الصناعية خزان تخزين رئيسي مع خزان وقود صغير للاستخدام اليومي بجوار المولد. يوفر الخزان الرئيسي وقت تشغيل لعدة أيام، بينما يضمن خزان الوقود الصغير توفر الوقود بشكل فوري لمضخة رفع المحرك.
معلمات التصميم:
- سعة خزانات المواد السائبةحجم الوقود اللازم للتشغيل عند الحمل الكامل. تتطلب أنظمة NFPA 110 من المستوى الأول (المستشفيات ومراكز البيانات) 96 ساعة من الوقود. ويحدد العديد من العملاء الصناعيين 24-48 ساعة كحد أدنى عملي.
- سعة خزان الوقود اليوميةعادةً ما تتراوح مدة التشغيل بين 8 و12 ساعة، مع إعادة تعبئة تلقائية من الخزان الرئيسي عبر مضخات النقل.
- نظافة الوقودتركيب فواصل المياه، ومرشحات الجسيمات (بحد أدنى 10 ميكرون)، وأنظمة معالجة الطحالب
- كشف التسريبتُعد الخزانات ذات الجدار المزدوج المزودة بنظام مراقبة السوائل البينية معيارًا للامتثال البيئي.
- التنفيستمنع فتحات التهوية ذات الحجم المناسب حدوث انحباس فراغي أثناء الاستهلاك العالي وتراكم الضغط أثناء التمدد الحراري
في البيئات الاستوائية أو ذات الرطوبة العالية، تعمل أنظمة تنقية الوقود على إزالة الماء والملوثات الميكروبية قبل وصولها إلى حاقنات المحرك. وتساهم هذه العملية في إطالة عمر المرشحات ومنع التآكل في نظام حقن الوقود.
تصميم نظام العادم
تخرج غازات عادم الديزل من المحرك بدرجة حرارة تتراوح بين 400 و600 درجة مئوية، ويجب توجيهها بأمان خارج المبنى. يؤثر تصميم نظام العادم على الضغط الخلفي والضوضاء والسلامة.
أنابيب العادماستخدم الفولاذ المقاوم للصدأ أو الفولاذ المطلي بالألومنيوم والمصمم لتحمل درجات الحرارة العالية المستمرة. قلل من الانحناءات وحافظ على ضغط العادم الكلي أقل من الحد المسموح به من قبل الشركة المصنعة للمحرك، والذي يبلغ عادةً 6.7 كيلو باسكال (27 بوصة من الماء) للمحركات المزودة بشاحن توربيني. يؤدي ضغط العادم الزائد إلى تقليل القدرة الناتجة، وزيادة استهلاك الوقود، وقد يتسبب في تلف محامل الشاحن التوربيني.
العزلقم بتغليف أنابيب العادم ضمن مسافة 3 أمتار من المحرك بعازل حراري عالي الحرارة لحماية الأفراد وتقليل الحمل الحراري الإشعاعي على غرفة المحرك. وتُعد البطانيات العازلة أو أقسام العزل المُشكّلة مسبقًا من المعايير القياسية.
كاتمات الصوت ومخمدات الصوتتُخفّض كاتمات الصوت الصناعية ضوضاء العادم بمقدار 15-35 ديسيبل (A). قد تتطلب التطبيقات الحساسة كاتمات صوت منزلية أو طبية لمزيد من التخفيف. يُنصح بوضع كاتمات الصوت خارج المبنى كلما أمكن ذلك لتقليل مستويات الضوضاء الداخلية.
أغطية واقية من المطر ومانعات شررتحتاج مداخن العادم الخارجية إلى أغطية واقية من المطر لمنع تسرب المياه. وقد تتطلب التركيبات في المناطق الحرجية أو الزراعية استخدام مانعات الشرر للامتثال لقوانين السلامة من الحرائق.
للاطلاع على جداول حدود الضغط الخلفي المفصلة حسب الشركة المصنعة للمحرك، وإرشادات تحديد حجم كاتم الصوت، ومعايير وكالة حماية البيئة (EPA) من المستوى الرابع لمعالجة غازات العادم، يُرجى مراجعة مقالتنا حول تركيب نظام عادم مجموعة المولداتللحصول على تغطية أكثر تفصيلاً لتكوينات خزانات المياه اليومية، واختيار مواد الأنابيب، وقوانين كشف التسرب، راجع دليلنا حول تركيب نظام الوقود لمجموعة المولد.
المرحلة الخامسة: التبريد والتهوية والتحكم البيئي
تُبدد محركات الديزل ما يقارب 30% من طاقة الوقود على شكل حرارة عبر المبرد، و30% عبر العادم، ونسب أقل عبر الحمل الحراري والإشعاع. وتُعدّ إدارة هذه الحرارة ضرورية لضمان التشغيل الموثوق وسلامة العاملين.
أنظمة المبرد وسائل التبريد
تستخدم معظم مجموعات المولدات الصناعية نظام تبريد مغلق الدائرة مزود بمروحة تبريد مثبتة على مشعاع. تشمل متطلبات التركيب ما يلي:
- التصفيات: يجب ألا يقل ارتفاع قلب المبرد عن 1.5 مرة لضمان تدفق هواء غير مقيد على جانب التفريغ
- الأنابيبإذا كان تصميم غرفة المحرك يفرض تدفق الهواء عبر قنوات، فيجب تحديد حجم القنوات لسرعات هواء أقل من 8 م/ث لتقليل حمل المروحة والضوضاء.
- سائل التبريداستخدم مزيجًا بنسبة 50/50 من الإيثيلين جليكول والماء منزوع الأيونات، أو سائل التبريد طويل الأمد المحدد من قبل الشركة المصنعة
- سخاناتقم بتركيب سخانات المحرك في المناطق الباردة للحفاظ على درجة حرارة سائل التبريد فوق 32 درجة مئوية لضمان بدء تشغيل موثوق به في الأجواء الباردة.
في المنشآت الكبيرة أو البيئات الاستوائية، تفصل أنظمة التبريد عن بُعد مبادل الحرارة عن غرفة المحرك. يدور سائل التبريد عبر أنابيب معزولة إلى مشعاع مثبت على السطح، مما يقلل من درجة الحرارة والضوضاء داخل المبنى.
تهوية غرفة المحرك
تتطلب غرفة المحرك تدفقين للهواء للتهوية:
- احتراق الهواءالهواء المسحوب إلى مدخل المحرك لاحتراق الوقود. يستهلك محرك ديزل بقدرة 1,000 كيلوواط حوالي 4,500 متر مكعب/ساعة من هواء الاحتراق.
- تبريد الهواء: يتم تدوير الهواء عبر الغرفة لإزالة الحرارة الإشعاعية من المحرك والمولد الكهربائي وأنابيب العادم.
عادةً ما يساوي إجمالي تدفق هواء التهوية تدفق هواء المشعات مضافًا إليه هامش أمان يتراوح بين 10 و20%. يُنصح بتوفير فتحات تهوية أمامية وخلفية مصممة لسرعات هواء تتراوح بين 3 و4 أمتار في الثانية لتقليل انخفاض الضغط ودخول مياه الأمطار. كما يُنصح بتركيب مخمدات آلية تُغلق تلقائيًا عند توقف المولد الكهربائي للحفاظ على درجة حرارة المبنى.
التحكم في الضوضاء
تُصدر مولدات الطاقة الصناعية ضوضاء تتراوح بين 85 و105 ديسيبل (A) على بُعد متر واحد. وبدون معالجة، يتجاوز هذا مستوى الضوضاء حدود التعرض المهني، مما يُسبب شكاوى من السكان.
تشمل تدابير مكافحة الضوضاء ما يلي:
- العلب الصوتية: تعمل الحاويات المصنعة في المصنع والمزودة بألواح معزولة وتهوية مزودة بحواجز على تقليل الضوضاء بمقدار 15-25 ديسيبل (A)
- معالجة غرفة المحركألواح جدارية عازلة للصوت، وأبواب عازلة للصوت، وفتحات كابلات محكمة الإغلاق للتركيبات المدمجة في المباني.
- كاتمات صوت العادمكما نوقش في المرحلة الرابعة، فإن كاتمات الصوت ذات الحجم المناسب هي الإجراء الأكثر فعالية للحد من الضوضاء
- عزل الاهتزازعزل الأساسات يمنع الضوضاء المنقولة عبر الهيكل من الانتشار في جميع أنحاء المبنى
عند تحديد حدود الضوضاء، يجب التمييز بين قياسات المجال الحر وقياسات المجال المنعكس. قد يُسجّل مولد كهربائي مصنّف عند 75 ديسيبل (A) على بُعد متر واحد في المجال الحر 80 ديسيبل (A) أو أعلى في غرفة محرك ذات سطح صلب بسبب انعكاس الصوت.
للحصول على معادلات عملية لتدفق الهواء، وجداول طرد الحرارة حسب طراز المحرك، وأطر اتخاذ القرار بين المبرد البعيد والمبادل الحراري، يُرجى الرجوع إلى دليلنا حول متطلبات تهوية مجموعة المولدللاطلاع على مستويات ديسيبل المستهدفة حسب التطبيق وأنواع الحاويات وتصميم الحاجز الصوتي، راجع مقالتنا حول تقليل ضوضاء مجموعة المولدات.
المرحلة السادسة: الاختبار والتشغيل والتسليم
تُؤكد عملية التشغيل التجريبي أن كل نظام، ميكانيكيًا كان أو كهربائيًا أو بيئيًا، يعمل كما هو مصمم له في ظل ظروف التشغيل الفعلية. وهي بمثابة بوابة الجودة النهائية قبل دخول مجموعة المولدات الخدمة.
فحوصات ما قبل البدء
قبل بدء التشغيل الأول، تحقق مما يلي:
- جميع السوائل في مستوياتها الصحيحة: زيت المحرك، سائل التبريد، والوقود
- جهد البطارية ومستويات الإلكتروليت؛ تأكد من تشغيل شاحن البطارية
- شد الأحزمة وتأمين مشبك الخرطوم
- سلامة نظام العادم؛ لا توجد تسريبات عند الوصلات أو الحشيات.
- إحكام نظام الوقود؛ لا توجد تسريبات في الفلاتر أو المضخات أو الوصلات
- برمجة لوحة التحكم؛ ضبط الجهد والتردد والحماية بشكل صحيح
- أجهزة التعشيق الآمنة: أزرار التوقف الطارئ، وإيقاف التشغيل عند تجاوز السرعة، وفصل المحرك عند انخفاض ضغط الزيت.
بدء التشغيل الأولي واختبار عدم التحميل
شغّل المولد واتركه يعمل بدون حمل لمدة تتراوح بين 15 و30 دقيقة. راقب:
- يصل ضغط الزيت إلى مستوى يصل إلى مواصفات الشركة المصنعة ويستقر ضمنها (عادةً 2.5-5.5 بار)
- ترتفع درجة حرارة سائل التبريد بسلاسة إلى نطاق التشغيل العادي (75-95 درجة مئوية).
- استقرار الجهد والتردد عند القيم المقننة في غضون 10 ثوانٍ من الوصول إلى السرعة المقننة
- لا توجد ضوضاء أو اهتزازات أو انبعاثات دخان غير طبيعية
تحميل اختبار البنك
يُعد اختبار بنك الأحمال أهم أنشطة التشغيل. فهو يثبت قدرة المولد على توفير الطاقة المقدرة، وتنظيم الجهد والتردد تحت الحمل، وإدارة الأداء الحراري.
بروتوكول الاختبار:
- تحميل 25٪شغّل الجهاز لمدة 15 دقيقة؛ تحقق من ثبات الجهد والتردد
- تحميل 50٪شغّله لمدة 15 دقيقة؛ راقب درجة حرارة سائل التبريد والزيت
- تحميل 75٪شغّل الجهاز لمدة 15 دقيقة؛ وتحقق من وجود دخان أو لون عادم غير طبيعي.
- تحميل 100٪قم بتشغيله لمدة 30-60 دقيقة؛ سجل جميع معايير التشغيل؛ تأكد من عدم وجود إنذارات أو انخفاض في القدرة
- تحميل 110٪ (في حالة تصنيفها كنظام احتياطي): تشغيل لمدة ساعة واحدة وفقًا لمتطلبات NFPA 110 لأنظمة المستوى 1
- رفض الحملقم بإزالة الحمل بالكامل فجأة؛ وتأكد من أن ارتفاع الجهد يبقى ضمن نطاق ±15% وأن تجاوز التردد يستقر في غضون 5 ثوانٍ.
بالنسبة للمنشآت المزودة بنظام تحويل تلقائي، قم بإجراء ثلاثة اختبارات تحويل تلقائي على الأقل: محاكاة انقطاع التيار الكهربائي، والتحقق من بدء تشغيل المولد ونقل الحمل، ثم محاكاة عودة التيار الكهربائي والتحقق من إعادة التحويل والتبريد.
التوثيق والتدريب
لا تكتمل عملية التشغيل إلا بعد تسليم الوثائق وتدريب المشغلين. يجب تزويد المستخدم النهائي بما يلي:
- الرسومات التنفيذية: مخططات الخط الواحد، وتخطيطات الأنابيب، وتفاصيل الأساسات
- تقارير الاختبار: بيانات بنك الأحمال، إعدادات مرحل الحماية، قياسات مقاومة العزل
- دليل التشغيل: إجراءات بدء التشغيل/إيقاف التشغيل، الاستجابة للإنذارات، إجراءات الطوارئ
- جدول الصيانة: مهام يومية وأسبوعية وشهرية وسنوية بفواصل زمنية محددة
- قائمة قطع الغيار: قطع الغيار الأولية الموصى بها لأول 2,000 ساعة تشغيل
قم بتدريب اثنين على الأقل من المشغلين على إجراءات بدء التشغيل والإيقاف وتفسير الإنذارات والعزل الآمن. وثّق التدريب بتوقيعات رسمية لأغراض الضمان والتأمين.
للحصول على سير عمل منظم للتشغيل يتوافق مع معيار NFPA 110 ومتطلبات ضمان الشركة المصنعة، بما في ذلك إطار عمل قائمة التحقق الرقمية، راجع دليلنا المخصص حول إجراءات تشغيل مجموعة المولدات.
قصة قصيرة: اختبار بنك الأحمال المفقود
في يناير 2025، استلم مستشفى في غرب أفريقيا مولدًا احتياطيًا بقدرة 500 كيلوواط دون إجراء اختبارات تشغيلية على مستوى الأحمال. قام المقاول بتشغيل الوحدة، وتحقق من جهد الخرج، وأعلن جاهزيتها. بعد ستة أشهر، وخلال أول انقطاع مطول للتيار الكهربائي، عمل المولد لمدة أربع ساعات قبل أن تصل درجة حرارة ملفات المولد إلى 165 درجة مئوية، أي أعلى بـ 20 درجة مئوية من الحد المسموح به للعزل. أوقف نظام الحماية الحرارية التلقائي الوحدة، مما ترك المستشفى بدون كهرباء أثناء إجراء عملية جراحية حرجة. كشف تحليل ما بعد الحادث عن انسداد جزئي في المبرد بسبب مخلفات البناء التي دخلت أثناء التركيب. كان من الممكن أن يكشف اختبار الأحمال المناسب عن ارتفاع درجة الحرارة في غضون 30 دقيقة. يشترط المستشفى الآن إجراء اختبار تشغيل كامل وفقًا لمعيار NFPA 110 لكل مولد، بغض النظر عن ضغط الجدول الزمني للمشروع.
أخطاء التثبيت الشائعة وكيفية تجنبها
حتى المقاولون ذوو الخبرة يرتكبون أخطاءً. إليكم أكثر الأخطاء شيوعاً وتكلفة:
أنابيب وقود صغيرة الحجم
يجب أن يتناسب قطر خط الوقود مع استهلاك الوقود عند الحمل الكامل بالإضافة إلى تدفق العودة. يؤدي استخدام خطوط وقود ذات قطر أصغر من اللازم إلى حدوث فراغ عند مضخة الرفع، مما يتسبب في حدوث تجويف، وصعوبة في بدء التشغيل، وفقدان الطاقة. حدد قطر خطوط الوقود بناءً على معدل استهلاك الوقود، وطول الخط، وانخفاض الضغط المسموح به، والذي يبلغ عادةً 0.5 بار كحد أقصى من الخزان إلى المحرك، وفقًا لبيانات الشركة المصنعة.
هواء احتراق غير كافٍ
تُسبب غرف المحركات ذات فتحات التهوية غير الكافية ضغطًا سلبيًا، مما يعيق تنفس المحرك بشكل سليم، ويقلل من قدرته ويزيد من الدخان. لذا، احرص دائمًا على حساب كمية هواء الاحتراق بالإضافة إلى هواء التهوية المطلوب، ثم تأكد من عدم انسداد فتحات التهوية بالمرشحات أو الشاشات أو تراكم الثلج.
مسار العادم غير الصحيح
يجب أن تميل أنابيب العادم الأفقية باتجاه المحرك لتصريف التكثيف. أما الأنابيب الرأسية، فتحتاج إلى فتحات لتصريف التكثيف عند أدنى نقطة فيها. وتمنع أغطية المطر على مداخن العادم الخارجية دخول الماء الذي قد يتسبب في توقف المحرك بسبب دخول الماء. هذه التفاصيل قد يغفل عنها البعض، لكن إصلاحها مكلف.
تخطي عزل الاهتزازات
تنقل المولدات المثبتة بشكل ثابت الاهتزازات إلى هيكل المبنى. ومع مرور الوقت، يؤدي ذلك إلى ارتخاء التوصيلات الكهربائية، وتشققات في الخرسانة، وتلف المعدات المجاورة. لذا، يجب دائمًا التحقق من التردد الطبيعي للأساسات وتوفير عزل مناسب لنوع المبنى وحجم المولد.
اختبار بنك بدون حمل
لا يُعد تشغيل المولد بدون حمل أو بحمل خفيف أثناء مرحلة التشغيل التجريبي كافيًا للتحقق من أدائه. فالعديد من المشاكل، كارتفاع درجة الحرارة وعدم استقرار تنظيم الجهد ومحدودية نظام الوقود، لا تظهر إلا تحت الحمل الكامل. لذا، خصص وقتًا ومعدات لإجراء اختبارات الحمل المناسبة في كل مشروع.
للحصول على تحليل موسع لأخطاء الأساسات، وتسربات العادم، وأعطال التأريض، وغيرها من الأعطال الميدانية مع استراتيجيات الوقاية، راجع دليلنا حول أخطاء شائعة في تركيب مولدات الطاقة.
متى يجب الترقية من التركيب القياسي إلى التركيب المخصص؟
تُناسب تركيبات مجموعات المولدات القياسية التطبيقات التجارية والصناعية الخفيفة النموذجية. أما التركيبات المُخصصة فتصبح ضرورية في الحالات التالية:
تتجاوز متطلبات التطبيق التصنيفات القياسية: تحتاج مراكز البيانات التي تتطلب بدء تشغيل في غضون 10 ثوانٍ وتوازي بدون وقت نقل إلى عناصر تحكم متزامنة وقواطع سريعة الاستجابة تتجاوز حزم ATS القياسية.
الظروف البيئية قاسيةتحتاج المنشآت الصحراوية إلى ترشيح الرمل، ومشعات كبيرة الحجم، وصناديق كهربائية محكمة الإغلاق. أما المنشآت القطبية فتتطلب سوائل ذات جودة قطبية، وصناديق معزولة، وأنظمة تسخين مسبق.
المتطلبات التنظيمية صارمة: تفرض المستشفيات الخاضعة لمعيار NFPA 99، ومراكز البيانات الخاضعة لمعايير معهد Uptime، والمنشآت النووية الخاضعة لمعيار 10 CFR 50 متطلبات تركيب تتجاوز الممارسة القياسية.
هناك حاجة إلى بدائل للوقود: تحتاج تركيبات الغاز الطبيعي أو الغاز الحيوي أو الوقود المزدوج إلى تصميم خط الغاز، وتنظيم الضغط، وأنظمة الكشف عن التسرب غير الموجودة في حزم الديزل فقط.
هناك حاجة إلى التوازي والتكرارتتطلب المنشآت التي تعمل فيها مولدات متعددة بالتوازي أنظمة تحكم متزامنة، وأنظمة مشاركة الأحمال، ومنطق انتقال مغلق يجب تصميمه خصيصًا للطوبولوجيا الكهربائية المحددة.
في هذه التطبيقات، يُنصح بالتعاون مع مُصنِّع أو مُكامل أنظمة يُقدِّم دعمًا هندسيًا متكاملًا بدءًا من المواصفات الأولية وحتى التشغيل النهائي. يُجنِّب الاستثمار المُسبق الإضافي في التصميم المُخصَّص عمليات التحديث المُكلفة ويضمن الامتثال لجميع القوانين واللوائح المعمول بها.
للاطلاع على تفاصيل تكاليف التركيب حسب فئة الكيلوواط، ونسب العمالة إلى المعدات، والاختلافات في الأسعار الإقليمية، راجع مقالتنا حول تكلفة تركيب مجموعة المولدات.
خاتمة
يُعدّ تركيب مجموعات المولدات عملية هندسية متعددة التخصصات، حيث يُحدّد الاهتمام بالتفاصيل موثوقيةً تدوم لعقود. بدءًا من تصميم الأساسات الذي يمتص الاهتزازات بدلًا من تضخيمها، مرورًا بالتكامل الكهربائي الذي يمنع حدوث حلقات أرضية، وصولًا إلى اختبارات التشغيل التي تكشف العيوب الخفية قبل أن تتسبب في انقطاعات، تُبنى كل مرحلة على سابقتها.
تمثل المراحل الست التي يغطيها هذا الدليل - التخطيط، والأساسات، والكهرباء، والوقود والعادم، والتبريد، والتشغيل - الحد الأدنى من المعايير للمنشآت الصناعية. إن تخطي أي مرحلة أو التعامل معها كأمر ثانوي يُعرّض المنشأة لمخاطر تتفاقم مع مرور الوقت.
بالنسبة للتركيبات التجارية القياسية، يمكن لمقاول كهربائي مؤهل ذي خبرة في المولدات تنفيذ معظم هذا النطاق. أما بالنسبة للمشاريع الصناعية أو الحيوية أو المعقدة، فإن الدعم الهندسي من الشركة المصنعة للمولد يضمن مطابقة التركيب للتصميم المقصود واستيفاء جميع متطلبات الضمان.
هل أنت مستعد للتخطيط لتركيب مجموعة المولدات الكهربائية الخاصة بك؟ اتصل بفريقنا الهندسي للحصول على دعم تقييم الموقع، أو تصميم أساسات مخصصة، أو خدمات تركيب متكاملة مصممة خصيصًا لمتطلبات مشروعك.
