Sistemas de refrigeración para grupos electrógenos de alta potencia: Guía técnica

En un generador de vapor que se utiliza según lo previsto, una falla en el sistema de disipación de calor generalmente resulta en una parada en cuestión de segundos o fracciones de segundo. Sin embargo, esto no tiene en cuenta que la transferencia de calor del generador puede ser deficiente, lo que provoca sobrecalentamientos frecuentes, lo cual degrada el rendimiento y causa fallas prematuras del motor durante su funcionamiento.

Con la instalación de la planta de energía de 2000 kW en la oficina de Detailed Data Systems en Phoenix, Arizona, el equipo de ingeniería prestó especial atención a utilizar la misma marca de motor y alternador que habían usado anteriormente. El sistema de refrigeración se dejó al mínimo, es decir, el radiador estándar del fabricante del generador. Durante la primera ola de calor de ese verano, cuando la temperatura ambiente alcanzó los 48 °C (118 °F), los generadores mencionados también superaron su capacidad de refrigeración y se activaron los controles de protección de la maquinaria, reduciendo la velocidad de las unidades durante las pruebas bajo una carga crítica. Entonces se comprendió que los sistemas de refrigeración auxiliar para motores disponibles en el mercado estaban diseñados para no superar los 43 °C (110 °F) de temperatura ambiente. El uso de un presupuesto para refrigeración a alta temperatura costó 85,000 6 dólares y retrasó el proyecto seis semanas.

Como usted sabe, para que el generador sea fiable, su motor debe mantenerse dentro de los rangos de temperatura aceptables, independientemente de las condiciones. Este manual proporciona orientación sobre la documentación técnica para la configuración, la estructuración y la instalación del sistema de refrigeración de unidades de potencia de alta capacidad. Se centrará en cómo realizar los cálculos de transferencia de calor, qué sistemas de refrigeración existen, cómo se realiza el dimensionamiento adecuado y cuáles son las comprobaciones de instalación críticas que garantizan la ausencia de fallos, independientemente de las condiciones climáticas exteriores.

Comprender los requisitos de refrigeración del generador

¿Por qué los generadores de alta potencia necesitan refrigeración especializada?

Los generadores de alta tensión absorben el calor radiante que emiten y deben contar con un sistema para reducir su temperatura hasta un valor predefinido. La conversión de motores diésel es ineficiente, ya que solo entre el 35 % y el 45 % de su energía se transforma en energía mecánica útil, mientras que el resto se pierde por escape, radiación y refrigeración del motor.

Para un generador de 1,000 kW que funciona a plena carga:

• Consumo de combustible: aproximadamente 2,800 kW equivalentes
• Potencia eléctrica: 1,000 kW
• Disipación de calor al refrigerante: 1,200-1,400 kW
• Calor residual: 600-800 kW

La capacidad de disipación de calor debe ser de 1,200 a 1,400 kW, lo que requiere una solución capaz de enfriar eficazmente el flujo de aire u otro medio adecuado. Por el contrario, la ausencia de una unidad de refrigeración apropiada pronto conlleva el sobrecalentamiento del refrigerante, una menor vida útil del motor debido al desgaste y, en algunos casos, la parada de seguridad de la planta por la falta de funcionamiento de la refrigeración.

Cálculos de carga térmica para grupos electrógenos

Los datos precisos de disipación de calor son esenciales para dimensionar correctamente el sistema de refrigeración. Los fabricantes de motores proporcionan especificaciones de disipación de calor en condiciones nominales:

Tasas de rechazo de calor estándar:

Tamaño del generador	Calor del motor al refrigerante (kW)	Rechazo total de calor (kW)
500 kW	550-650	900-1,100
1,000 kW	1,100-1,300	1,800-2,200
2,000 kW	2,200-2,600	3,600-4,400
3,000 kW	3,300-3,900	5,400-6,600

Los parámetros indicados anteriormente se basan en las suposiciones de diseño de una temperatura ambiente de 43 °C (110 °F) y operación a nivel del mar. Sin embargo, los requisitos reales variarán según la configuración del motor, el combustible y las condiciones de operación.

Rangos y límites de temperatura de funcionamiento

Generador Diesel Los motores funcionan dentro de rangos de temperatura específicos para un rendimiento y una vida útil óptimos:

Rango de funcionamiento normal:

• Temperatura del refrigerante: 180-200 °F (82-93 °C)
• Temperatura del aceite: 190-220 °F (88-104 °C)
• Temperatura del posenfriador: 110-130 °F (43-54 °C)

Umbrales de alarma y apagado:

• Advertencia de alta temperatura del refrigerante: 210-215 °F (99-102 °C)
• Apagado por alta temperatura del refrigerante: 220-230 °F (104-110 °C)
• Alarma de baja temperatura del refrigerante: 60-71 °C (140-160 °F)

Estas temperaturas son importantes, ya que garantizan la optimización de los procesos de combustión, las tasas de desgaste y la lubricación adecuada de los componentes del motor, dentro de límites más aceptables.

Factores ambientales que afectan el diseño de sistemas de refrigeración

Las condiciones ambientales influyen significativamente en el rendimiento del sistema de refrigeración:

Temperatura:
Si la temperatura ambiente supera el nivel de diseño del radiador, la capacidad de refrigeración se reducirá hasta en un 2 %. Los modelos de radiadores típicos están diseñados para este propósito, considerando una temperatura máxima de 43 °C (110 °F). Sin embargo, la capacidad de refrigeración se mantendrá en un 70 % si se utiliza en zonas con una temperatura de 49 °C (120 °F).

Altitud:
La densidad del aire disminuye con la altitud, reduciendo la eficacia de la transferencia de calor. Factores de reducción estándar:

• 1% por cada 1,000 pies por encima de los 1,000 pies de altitud.
• Reducción de potencia del 10% a 10,000 pies
• Reducción de potencia del 20% a 20,000 pies

Humedad:
El uso de aire con alto contenido de humedad compromete ligeramente la eficacia de los intercambiadores de calor refrigerados por aire; sin embargo, en la mayoría de los sistemas de refrigeración de generadores, generalmente no representa un gran problema.

contaminación:

Tipos de sistemas de refrigeración de generadores

Sistemas de refrigeración por aire (aplicaciones pequeñas y medianas)

Los generadores refrigerados por aire utilizan aire ambiente que se sopla directamente sobre las aletas del motor para disipar el calor. Estos sistemas se limitan a aplicaciones de menor tamaño:

Rango de capacidad típico: 2 kw a 50 kw

Ventajas:

• Sin refrigerante que se congele, hierva o gotee.
• Requisitos de mantenimiento más sencillos
• Más ligero que las alternativas con refrigeración líquida.
• No requiere mantenimiento de radiador ni sistema de refrigeración.

Limitaciones:

• Limitado a generadores de pequeña capacidad
• Mayores niveles de ruido debido al flujo de aire de refrigeración.
• Eficiencia reducida en temperaturas ambiente elevadas.
• No puede soportar eficazmente los motores turboalimentados.

Los generadores refrigerados por radiadores se utilizan ampliamente en entornos portátiles, viviendas que necesitan energía de respaldo y en instalaciones ubicadas en zonas rurales donde no es posible sobredimensionar la capacidad.

Sistemas de refrigeración líquida (Estándar industrial)

En la industria, el sistema de refrigeración líquida es la práctica habitual para grupos electrógenos que utilizan gasolina o diésel con una potencia superior a 50 kilovatios. Un fluido refrigerante se presuriza desde un depósito hasta la unidad motriz, que es el motor, para reducir su temperatura, y luego pasa a la camisa de refrigeración por aire para liberar la misma temperatura a la atmósfera.

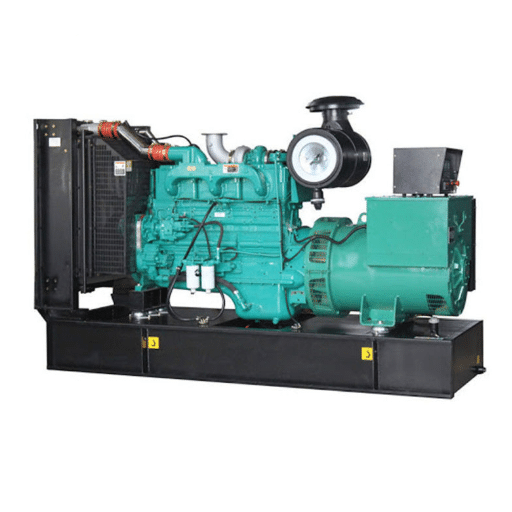

Componentes del sistema:

• conductos del refrigerante del motor
• Bomba de agua (accionada por motor o eléctrica)
• Radiador o intercambiador de calor
• Ventilador de refrigeración (accionado por el motor o eléctrico)
• Termostato
• Tanque de expansión
• Mangueras y tuberías

Tipos de refrigerante:

• Anticongelante a base de etilenglicol (estándar)
• Propilenglicol (apto para uso alimentario o en aplicaciones sensibles al medio ambiente)
• Agua destilada (solo en caso de emergencia, riesgo de congelación)

Con la refrigeración líquida, es más fácil regular la temperatura, hacer funcionar motores más grandes y expulsar el aire caliente de la unidad, por ejemplo, para aplicaciones de mayor potencia, lo que proporciona aún más potencia.

Refrigeración en circuito cerrado frente a circuito abierto

Sistemas de circuito cerrado:
El mismo refrigerante circula continuamente entre el motor y el intercambiador de calor. Este es el estándar para casi todos los generadores de energía, tanto de reserva como principales.

Ventajas:

• Calidad del refrigerante controlada
• Protección contra la congelación con anticongelante
• Inhibición de la corrosión
• Sin consumo de agua

Sistemas de circuito abierto:
El agua fluye a través del motor una sola vez y luego se descarga. Esto es poco común en los generadores modernos debido a las regulaciones sobre el consumo y la descarga de agua.

Aplicaciones:

• Generadores marinos que utilizan agua de mar
• Algunas instalaciones industriales de servicio continuo
• Sistemas de refrigeración de emergencia

Tecnologías de refrigeración híbridas y avanzadas

Sistemas de refrigeración divididos:
Circuitos de refrigeración independientes para el agua de la camisa del motor y el intercooler/postenfriador. Permite la optimización de cada circuito:

• Agua de la camisa: 82-93 °C (180-200 °F)
• Postenfriador: 110-130 °F (43-54 °C)

Enfriamiento adiabático:
Preenfriamiento del aire de admisión mediante niebla de agua antes del radiador. Puede reducir el tamaño del radiador necesario entre un 20 % y un 30 % en climas cálidos y secos.

Ventiladores de velocidad variable:
Los ventiladores ajustables resultan muy útiles, ya que modifican su sonido en función de la temperatura del refrigerante, lo que provoca una fluctuación del 30-50% en el consumo de eficiencia parásita del sistema a carga parcial.

Sistemas de refrigeración por radiadores para generadores

Configuraciones de radiadores montados en el motor

Los generadores de hasta 1,500 kW suelen ir equipados con módulos de refrigeración que se instalan en el bastidor de la máquina mediante una base correspondiente. El radiador se monta directamente en el motor y se acciona mediante su propio sistema de propulsión, impulsado por el motor de imanes permanentes.

Tipos de configuración:

Ventiladores de empuje:
El ventilador está situado en la parte posterior del enfriador y dirige el aire hacia el motor. Este es un fenómeno típico en un generador con motor diésel.

Ventiladores extractores:
El radiador se coloca delante del ventilador para absorber el aire a través del núcleo. Esta disposición del radiador es adecuada, ya que el sistema de radiador está organizado de manera que favorece una mejor circulación del aire.

Ventajas de los sistemas montados en el motor:

• Diseño simple e integrado
• No se requiere tubería externa
• El ventilador accionado por motor no requiere energía eléctrica.
• Pisada compacta

Limitaciones:

• El tamaño del radiador está limitado por la superficie del generador.
• El ruido del ventilador se concentra en la ubicación del generador.
• Capacidad limitada para generadores muy grandes.
• Restricciones al flujo de aire en espacios cerrados

Sistemas de radiadores remotos

Los sistemas de radiadores remotos separan los equipos de disipación de calor del grupo electrógeno, conectándolos mediante tuberías.

Cuándo especificar radiadores remotos:

• Instalaciones de generadores en espacios cerrados
• Generadores de gran capacidad (1,500 kW o más)
• Aplicaciones sensibles al ruido
• Espacio limitado alrededor del generador
• Varios generadores compartiendo un mismo sistema de refrigeración.

Configuración del sistema:

• Intercambiador de calor o placa de refrigeración montados en el motor
• Bombas de refrigerante (generalmente redundantes)
• Radiador remoto (vertical u horizontal)
• Tanque de expansión y sistema de reposición
• Tuberías y válvulas

Requisitos de la bomba:
Los sistemas remotos requieren bombas de refrigerante eléctricas para superar las pérdidas por fricción en las tuberías. Requisitos típicos:

• Caudal: 100-150 GPM por 1,000 kW
• Presión hidrostática: 50-150 pies dependiendo de la distancia y la altitud.
• Redundancia: Bombas dobles con conmutación automática.

Impacto de los costes:
Los sistemas de radiadores remotos añaden 30,000−30,000−100,000+ a instalacion de generador Los costos dependen de la capacidad, la distancia y la configuración.

Diseño de radiadores verticales frente a horizontales

Radiadores verticales:

• Flujo de aire: Vertical (de abajo hacia arriba o de arriba hacia abajo)
• Huella: Huella horizontal más pequeña
• Altura: Requiere espacio libre vertical
• Aplicaciones: Instalaciones exteriores, montaje en azoteas
• Capacidades comunes: de 500 kW a más de 5,000 kW.

Radiadores horizontales:

• Flujo de aire: Horizontal (descarga lateral)
• Huella: Huella horizontal más grande
• Altura: Altura total más baja
• Aplicaciones: Instalaciones interiores, emplazamientos con espacio limitado.
• Capacidades comunes: de 1,000 kW a más de 10,000 kW.

Criteria de selección:

Factor	Vertical	Horizontal
Limitación de espacio	Altura disponible	Espacio disponible
Instalación	Preferiblemente al aire libre	Apto para interiores
Convección natural	Superior	Pobre
Acceso de mantenimiento	Puede requerir plataformas	Generalmente más fácil
Estética	Menos visible	Más visible

Materiales y eficiencia del núcleo del radiador

La construcción del núcleo del radiador afecta a la eficiencia de la transferencia de calor, la durabilidad y el coste:

Construcción de cobre y latón:

• Excelente transferencia de calor
• Durabilidad probada
• Mayor costo
• peso mas pesado
• Reparable

Construcción de aluminio:

• Buena transferencia de calor
• Costo más bajo
• Peso más ligero
• Susceptible a la corrosión en algunos entornos.
• Menos reparable

Diseños de aletas:

• Aletas lisas: Eficiencia estándar, limpieza más sencilla.
• Aletas con rejillas: Mayor eficiencia, mayor propensión a la obstrucción.
• Aletas dentadas: Máxima eficiencia, mayor mantenimiento

Configuraciones de tubos:

• Paso único: Sencillo, menor caída de presión
• Multipaso: Mayor transferencia de calor, mayor caída de presión

Tipos de ventiladores y sistemas de control

Ventiladores accionados por motor:

• Transmisión mecánica directa desde el motor
• Velocidad proporcional a las RPM del motor.
• Sencillo y confiable
• No requiere energía eléctrica
• Niveles de ruido más altos
• Control de velocidad limitado

Ventiladores eléctricos:

• Motores eléctricos independientes
• Control de velocidad variable
• Menor potencial de ruido
• Requiere energía eléctrica
• Sistemas de control más complejos
• Más adecuado para aplicaciones de radiadores remotos.

Estrategias de control del ventilador:

• Control termostático: El ventilador se activa a la temperatura establecida.
• Velocidad variable: La velocidad del ventilador se modula con la temperatura.
• Ciclo de encendido y apagado: Conmutación simple basada en la temperatura
• Motores EC (conmutados electrónicamente): Máxima eficiencia, control preciso.

Soluciones de refrigeración por intercambiador de calor

Intercambiadores de calor de carcasa y tubos

Bajo la cubierta, los intercambiadores de calor de carcasa y tubos albergan múltiples tuberías dentro de una estructura circular. Una de las tuberías transporta líquidos, mientras que la otra permite que los líquidos entren y salgan del tubo de circulación.

Aplicaciones:

• Grandes generadores industriales (2,000 kW o más)
• Generadores marinos que utilizan refrigeración por agua de mar.
• Instalaciones con sistemas de agua de refrigeración existentes
• Sistemas combinados de calor y energía (CHP)

Ventajas:

• Soporta altas presiones y temperaturas.
• Fácil de limpiar y mantener
• construcción duradera
• Puede utilizar diversos medios de refrigeración (agua, glicol, agua de mar).

Desventajas:

• Mayor tamaño físico
• Coste superior al de los intercambiadores de placas.
• Menor eficiencia de transferencia de calor

Intercambiadores de calor de placas

También pueden constar de varias capas de placas delgadas conectadas entre sí, lo que facilita la circulación del fluido. Estos intercambiadores de calor de placas son muy eficientes y, además, ocupan menos espacio.

Aplicaciones:

• Generadores de tamaño mediano a grande (de 1,000 kW a 5,000 kW)
• Instalaciones con sistemas de torres de refrigeración
• conexiones de refrigeración de distrito
• Aplicaciones con limitaciones de espacio

Ventajas:

• Alta eficiencia de transferencia de calor
• Tamaño compacto
• Coste inferior al de los barcos de concha y tubo.
• Fácil de ampliar la capacidad añadiendo placas.

Desventajas:

• Clasificaciones de presión más bajas
• Las juntas requieren reemplazo periódico
• Más susceptible a la suciedad
• Rangos de temperatura limitados

Intercambiador de calor vs. radiador: criterios de selección

Factor	Radiador	Intercambiador de calor
Costo inicial	Más Bajo	Más alto
Complejidad de instalación	Más Bajo	Mayor (requiere refrigerante secundario)
Costo operacional	Mayor (potencia del ventilador)	Inferior (si se utiliza el sistema de refrigeración existente)
Ruido	Más alto	Más Bajo
Los requisitos de espacio	Huella más grande	Huella más pequeña
Mantenimiento	Limpieza	Reemplazo de juntas, limpieza
Confiabilidad	Más simple	Más componentes

Elija radiadores cuando:

• Instalación independiente
• La simplicidad es la prioridad
• Se valora la simplicidad en el mantenimiento.
• Se acepta la disipación de calor por refrigeración por aire.

Elija intercambiadores de calor cuando:

• Conexión a la infraestructura de refrigeración existente
• La reducción de ruido es fundamental.
• El espacio es limitado.
• Se desea una mayor eficiencia.

Integración de torres de refrigeración

Las grandes instalaciones de generadores pueden conectarse a las torres de refrigeración de la instalación en lugar de a radiadores específicos.

Configuración del sistema:

• Intercambiador de calor del generador
• Bombas de circulación de refrigerante
• Conexión de la torre de refrigeración
• Sistema de tratamiento de agua
• Tanque de expansión

Ventajas:

• Utiliza la infraestructura de refrigeración existente.
• Menor costo del paquete del generador
• Reducción del ruido en la ubicación del generador.
• Mantenimiento centralizado

Consideraciones Técnicas:

• Dependencia de la disponibilidad de la torre de refrigeración
• Requisitos de tratamiento de agua
• Potencial de proliferación de Legionella (requiere control)
• Se necesita protección para las operaciones de invierno

Componentes y diseño del sistema de refrigeración

Bombas de refrigerante y caudales

Un flujo de refrigerante adecuado es esencial para una eliminación eficaz del calor y una temperatura uniforme.

Requisitos de caudal:
Los caudales de diseño típicos son de 1.0 a 1.5 GPM por kW de disipación de calor del motor. Para un generador que disipa 1,200 kW al refrigerante:

• Caudal mínimo: 1,200 GPM
• Caudal recomendado: 1,500-1,800 GPM

Tipos de bombas:

• Bombas centrífugas: Estándar para la mayoría de las aplicaciones.
• Bombas de desplazamiento positivo: Aplicaciones de alta presión
• Bombas accionadas por el motor: De serie en los radiadores montados en el motor.
• Bombas eléctricas: Radiador remoto y sistemas especializados

Redundancia:
En instalaciones críticas, se ha vuelto habitual ofrecer sistemas bifurcados con inversión automática de potencia. En caso de que una de las fuentes de alimentación falle, el sistema de respaldo asume la carga para garantizar un rendimiento suficiente antes de la reparación.

Termostatos y controles de temperatura

Los termostatos regulan el flujo de refrigerante para mantener una temperatura óptima del motor.

Tipos de termostatos:

• Termostatos con elemento de cera: Estándar, fiables, de apertura gradual.
• Termostatos electrónicos: Control preciso, capacidad de monitorización remota.
• Termostatos moduladores: Control de flujo variable

Configuraciones típicas:

• Comienza a abrirse: 82 °C (180 °F)
• Totalmente abierto: 200 °F (93 °C)
• Rango de temperatura: 10-20 °F (5-10 °C)

Sistemas de control:
Los controladores de generadores modernos monitorean la temperatura del refrigerante y pueden:

• Datos de temperatura de registro
• Generar alarmas en los puntos de ajuste.
• Iniciar paradas de protección
• Ajustar la velocidad del ventilador (si está equipado)

Tanques de expansión y gestión de la presión

Los depósitos de expansión permiten compensar los cambios en el volumen del refrigerante y mantienen la presión del sistema.

Funciones:

• Acepta la expansión del refrigerante al calentarse.
• Mantiene una presión positiva en la succión de la bomba.
• Proporciona capacidad de compensación para pequeñas fugas.
• Permite la separación del aire del refrigerante.

dimensionamiento:
El volumen del tanque de expansión debe ser del 10 al 15 % del volumen total del refrigerante del sistema. Para un sistema que contiene 200 galones:

• Tanque de expansión mínimo: 20-30 galones

Tapones de presión:
Para minimizar la cavitación en las bombas, la presión del refrigerante se regula mediante tapones de radiador ajustados a entre 7 y 15 psi. La presión generada dentro del sistema eleva el punto de ebullición de la mezcla refrigerante, lo que evita la formación de cavitación en las bombas.

Tipos y especificaciones de refrigerantes

Etilenglicol (estándar):

• Concentración: 50/50 con agua (estándar)
• Protección contra heladas: -34 °F (-37 °C) con mezcla 50/50
• Protección contra ebullición: 265 °F (129 °C) a 15 psi
• Vida útil: 2,000-6,000 horas o 2-5 años

Propilenglicol:

• Menos tóxico que el etilenglicol.
• Aplicaciones de grado alimenticio
• Transferencia de calor ligeramente menor
• Mayor costo

Aditivos suplementarios para refrigerantes (SCA):

• Inhibidores de corrosión
• Protección contra la cavitación
• tampones de pH
• Inhibidores de incrustaciones

<b>Mantenimiento:</b>
El refrigerante debe analizarse anualmente para detectar:

• Punto de congelación
• el nivel de pH
• concentración de SCA
• Contaminación

Dimensionamiento de los sistemas de refrigeración de generadores

Cálculos de rechazo de calor

Los datos precisos sobre la disipación de calor son la base del diseño de sistemas de refrigeración.

Fuentes de datos de rechazo de calor:

1. Fichas técnicas del fabricante del motor
2. Hojas de especificaciones del grupo electrógeno
3. Diagramas de balance térmico
4. Informes de pruebas de fábrica

Valores clave necesarios:

• Disipación de calor del agua de la camisa del motor (kW o BTU/h)
• Disipación de calor del posenfriador (si el circuito es independiente)
• Calor residual (para cálculos de recuperación de calor)
• Disipación de calor del enfriador de aceite (si es independiente)

Ejemplo de cálculo:
Para un generador de 1,500 kW:

• Agua de la camisa del motor: 1,650 kW
• Postenfriador: 320 kW
• Rechazo total de calor: 1,970 kW

Convierta a BTU/h para dimensionar el radiador (1 kW = 3,412 BTU/h):
1,970 kW × 3,412 = 6,721,640 BTU/h

Metodología para el dimensionamiento de radiadores

Los fabricantes de radiadores dimensionan los equipos en función de:

• Rechazo de calor (BTU/h o kW)
• Temperatura de entrada del refrigerante
• Caudal de refrigerante
• Temperatura ambiente
• Altitud

Aproximación de temperatura:

La tercera y última dimensión que debe considerarse es la temperatura del aire exterior que ingresa al sistema de refrigeración, lo que hace que aumente en decenas de grados, lo que significa que la norma (estándar) en ese caso será un aumento de 15-25°F (8-14°C) en cualquier caso.

Ejemplo de cálculo:

• Entrada de refrigerante: 200 °F (93 °C)
• Temperatura objetivo de salida del refrigerante: 88 °C (190 °F)
• Diseño ambiental: 110 °F (43 °C)
• Curva de aproximación: 190°F – 110°F = 80°F (44°C)

Márgenes de seguridad:
Incluya siempre un margen de seguridad del 10-15% para:

• Acumulación de suciedad en el radiador con el tiempo
• Rechazo de calor superior al esperado
• Condiciones ambientales extremas
• Ampliaciones de capacidad futuras

Consideraciones sobre la temperatura ambiente

La temperatura ambiente de diseño influye significativamente en el tamaño y el coste del radiador.

Calificaciones estándar:
La mayoría de los fabricantes de botellas de aireación cuentan con radiadores funcionales diseñados para temperaturas de hasta 43 °C (110 °F). Si las temperaturas más altas requieren reforzar la mejora, solicite al proveedor que aumente el nivel de calificación/copyleft.

Radiadores de alta temperatura:

• Clasificado para una temperatura ambiente de 120 °F (49 °C).
• Área central entre un 15 y un 25 % mayor
• Prima de costo del 20-30%
• Imprescindible para climas desérticos

Fórmula de reducción de potencia por temperatura:
Si la temperatura ambiente supera la de diseño:
Capacidad requerida = Capacidad base × [1 + (Temperatura ambiente real – Temperatura ambiente de diseño) × 0.02]

Ejemplo: Temperatura ambiente de 120 °F, temperatura de diseño de 110 °F:
1,000 kW × [1 + (120-110) × 0.02] = 1,200 kW equivalente

Factores de reducción de potencia por altitud

La densidad del aire disminuye con la altitud, lo que reduce la eficacia del radiador.

Reducción de potencia estándar: 1-2% por cada 1,000 pies por encima de los 1,000 pies de altitud.

Ejemplo de reducción de potencia:

Altitud	Factor de reducción	Capacidad efectiva
El nivel del mar	1.00	100%
5,000 pies	1.08	92%
10,000 pies	1.18	85%
15,000 pies	1.28	78%

Para un generador de 2,000 kW a 10 000 pies de altitud:
Capacidad del radiador requerida = 2,000 kW × 1.18 = 2,360 kW equivalente

Instalacion y configuracion

Requisitos de espacio libre y flujo de aire

El uso de un radiador también requiere un flujo de aire adecuado, ya que solo así funcionará correctamente. Si existen restricciones, el flujo será inferior al óptimo, lo que puede reducir su capacidad de refrigeración.

Directrices mínimas de autorización:

Dirección:	Espacio mínimo	Liquidación preferida
Entrada de aire (cara del radiador)	1.5 veces la altura del radiador	2.0 veces la altura del radiador
Descarga de aire	1.0 veces la altura del radiador	1.5 veces la altura del radiador
Acompañantes	Pies 3 1 (m)	Pies 5 1.5 (m)
Superior	Pies 3 1 (m)	Pies 5 1.5 (m)

Gestión del flujo de aire:

• Evite obstrucciones en el flujo de aire.
• Evitar la recirculación del aire de descarga a la entrada.
• Para instalaciones exteriores, tenga en cuenta la dirección predominante del viento.
• Proporcione rejillas o compuertas para su funcionamiento en invierno.

Diseño de conductos y ventilación

Las instalaciones interiores requieren sistemas de ventilación diseñados específicamente para este fin.

Ventilación natural:

• Rejillas dimensionadas para el flujo de aire
• Configuración de ventilación alta/baja
• Área frontal del radiador mínima de 1.5 veces para la entrada y salida.

Ventilación forzada:

• Ventiladores de extracción suplementarios
• Necesario cuando el flujo de aire natural es insuficiente
• La capacidad del ventilador debe superar la del ventilador del radiador en un 20%.

Diseño de conductos de ventilación:

• Transiciones suaves para minimizar la caída de presión.
• Evite las curvas pronunciadas cerca del radiador.
• Aísle los conductos de ventilación calientes para evitar la entrada de calor.
• Proporcionar acceso para mantenimiento

Guía de instalación remota de radiadores

Las instalaciones de radiadores remotos requieren una ingeniería minuciosa.

Consideraciones sobre las tuberías:

• Minimizar los racores y codos
• Dimensionar las tuberías para una velocidad de 2 a 5 pies por segundo.
• Proporcionar válvulas de aislamiento
• Incluir conexiones de drenaje y ventilación
• Considere la expansión térmica

Efectos de la altitud:

• La altura estática afecta a los requisitos de la bomba.
• 1 psi = 2.31 pies de columna de agua
• Los puntos altos requieren ventilación.
• Los puntos bajos requieren drenaje

Instalación de la bomba:

• Ubicar en el lado de succión del motor
• Instalar filtros aguas arriba
• Instalar aislamiento de vibraciones
• Especifique bombas redundantes para aplicaciones críticas.

Control de ruido en sistemas de refrigeración

El ruido del sistema de refrigeración incluye el ruido aerodinámico del ventilador, la vibración mecánica y el movimiento del aire.

Fuentes de ruido:

• Velocidad de la punta de las aspas del ventilador (factor principal)
• Turbulencia del aire a través del núcleo del radiador
• Vibración mecánica del motor
• Cavitación en bombas

Medidas de control:

• Ventiladores de velocidad variable (reduzca la velocidad cuando sea posible).
• Cabinas acústicas para generadores
• Silenciadores de entrada y salida
• Soportes de aislamiento de vibraciones
• Ubique los radiadores remotos lejos de las zonas sensibles al ruido.

Niveles de ruido típicos:

• Radiador montado en el motor a 50 pies: 85-95 dBA
• Radiador remoto a 50 pies: 75-85 dBA
• Con tratamiento acústico: 65-75 dBA

Aplicaciones de alta potencia (500 kW o más)

Refrigeración del generador del centro de datos

Los generadores de respaldo en los centros de datos tienen requisitos de confiabilidad extremadamente altos y, además, se utilizan con frecuencia en condiciones de calor extremo.

Requisitos:

• Sistemas de refrigeración redundantes
• Radiadores de alta temperatura (a menudo con una temperatura ambiente superior a 120 °F).
• Radiadores remotos para reducir la carga térmica interior.
• Integración con la gestión de la refrigeración de las instalaciones.

Consideraciones de diseño:

• Redundancia N+1 para bombas de refrigeración
• Controles de conmutación automática
• Control y alarma de temperatura
• Integración con sistemas de gestión de edificios

Refrigeración con sistema de alimentación de respaldo para plantas industriales

Las instalaciones de fabricación suelen tener limitaciones de espacio y entornos operativos adversos.

Desafíos:

• Espacio de instalación limitado
• Aire contaminado (polvo, productos químicos)
• Altas temperaturas ambientales cerca de procesos industriales
• Vibración de equipos cercanos

Soluciones:

• Radiadores remotos ubicados en zonas más limpias
• Sistemas de filtración de aire
• Protocolos de limpieza diaria de radiadores
• Montaje y aislamiento robustos

Refrigeración de generadores marinos y en alta mar

Las aplicaciones marinas utilizan refrigeración por agua de mar, lo que genera requisitos de diseño únicos.

Sistemas de refrigeración por agua de mar:

• Intercambiadores de calor con agua de mar en un lado.
• Ánodos de zinc de sacrificio para protección contra la corrosión
• Coladores para evitar la ingestión de residuos
• Materiales resistentes a la corrosión del agua salada

Consideraciones Técnicas:

• Gestión de la bioincrustación
• Protección contra la corrosión
• Sistema de reserva de agua potable de emergencia
• Cumplimiento normativo (OMI, sociedades de clasificación)

Soluciones de refrigeración para climas extremos

Aplicaciones en el desierto:

• Radiadores de alta temperatura (temperatura ambiente de 120-130 °F)
• Sistemas de preenfriamiento adiabático
• Filtración de aire de alta resistencia
• Protocolos de mantenimiento diario

Aplicaciones en el Ártico:

• Calentadores de bloque para arranque en frío
• Persianas con control termostático
• Recintos aislados
• Concentración de glicol para frío extremo

Aplicaciones tropicales:

• Materiales resistentes a la corrosión
• Protección contra la alta humedad
• Filtración de aire mejorada
• Prevención de moho y hongos

Mantenimiento del sistema de refrigeración

Programa de inspección de rutina

Inspecciones diarias:

• Inspección visual de fugas
• Verificación del nivel de refrigerante
• Comprobación del funcionamiento del ventilador
• Monitoreo de temperatura

Inspecciones semanales:

• Inspección del núcleo del radiador en busca de residuos.
• Comprobación de la tensión de la correa (ventiladores accionados por el motor)
• Inspección de mangueras y conexiones

Inspecciones Mensuales:

• Análisis de muestras de refrigerante
• Prueba de la tapa de presión
• Inspección de las aspas del ventilador
• Comprobación de vibraciones

Inspecciones Anuales:

• Sustitución completa del refrigerante
• Limpieza del núcleo del radiador
• Pruebas del termostato
• Verificación del rendimiento de la bomba

Prueba y reemplazo del refrigerante

Parámetros de prueba:

• Nivel de protección contra congelación
• Nivel de pH (debe estar entre 8.5 y 10.5)
• concentración de SCA
• Contaminación (petróleo, combustible, escombros)

Intervalos de reemplazo:

• Refrigerante estándar: 2 años o 2,000 horas
• Refrigerante de larga duración: 5 años o 6,000 horas.
• Refrigerante contaminado: Reemplazo inmediato.

Disposición:

• El refrigerante es un residuo peligroso.
• Siga las regulaciones locales para la eliminación.
• Considere los servicios de reciclaje

Análisis de costes y ROI

Costos iniciales del equipo

Costos del radiador (montado en el motor):

Tamaño del generador	Radiador estándar	Radiador de alta temperatura
500 kW	$8,000-$12,000	$12,000-$18,000
1,000 kW	$15,000-$25,000	$25,000-$35,000
2,000 kW	$35,000-$55,000	$55,000-$75,000

Sistemas de radiadores remotos:

Tamaño del generador	Sistema remoto básico	Sistema de bombeo redundante
1,000 kW	$45,000-$65,000	$65,000-$85,000
2,000 kW	$85,000-$120,000	$120,000-$160,000

Sistemas de intercambio de calor:

• Intercambiador de placas: $15,000-$40,000
• Carcasa y tubo: $25,000-$60,000
• No incluye torre de enfriamiento ni enfriamiento secundario.

Factores de costo de instalación

Instalación del radiador montado en el motor:

• Costo adicional mínimo
• Incluido en la instalación estándar del generador.
• Conductos de ventilación si son interiores: $5,000-$20,000

Instalación remota de radiadores:

• Tubería: $50-$150 por pie (depende del tamaño)
• Bombas y controles: $15,000-$40,000
• Eléctrico: $10,000-$25,000
• Plataformas de hormigón: $5,000-$15,000

Instalación de intercambiadores de calor:

• Similar a un radiador remoto
• Además, la conexión a la torre de refrigeración varía ampliamente.

Costo total de la propiedad

Ejemplo de costo total de propiedad a 10 años (generador de 2,000 kW):

Componente	Montado en el motor	Radiador remoto
Equipo inicial	$45,000	$100,000
Instalación	$10,000	$50,000
En funcionamiento (10 años)	$25,000	$15,000
Mantenimiento (10 años)	$15,000	$20,000
Total	$95,000	$185,000

Si bien los radiadores remotos tienen un costo inicial mayor, ofrecen:

• Menor ruido en la ubicación del generador.
• Reducción de la carga térmica interior
• Mejor accesibilidad para el mantenimiento
• Flexibilidad en la ubicación del generador

Selección del sistema de refrigeración adecuado

Matriz de decisión: Radiador vs. Intercambiador de calor

Criterios	Peso	Puntuación del radiador	Puntuación del intercambiador de calor
Costo inicial	20%	5	3
Costo operacional	15%	3	4
Control de ruido	15%	2	5
Los requisitos de espacio	15%	3	4
Facilidad de mantenimiento	15%	4	3
Confiabilidad	15%	5	4
Escalabilidad organizacional	5%	3	4
Puntuación ponderada		3.85	3.85

Conclusión

En el diseño y la configuración de soluciones de generación de energía, la elección adecuada de las prácticas de refrigeración es tan importante como determinar las especificaciones y características del motor principal. Por ejemplo, un sistema de refrigeración sobredimensionado o con un diseño incorrecto podría provocar sobrecalentamientos constantes y paradas de seguridad del motor, lo que a su vez causaría un desgaste prematuro de las paredes del motor.

Aspectos clave a tener en cuenta al seleccionar su sistema de refrigeración:

Comprenda sus requisitos de rechazo de calor: La información precisa sobre la transferencia de calor proporcionada por el proveedor del generador es fundamental para el diseño del sistema de refrigeración. Incluya en el diseño factores de ensuciamiento y potencias adicionales para casos de condiciones climáticas extremas y capacidad no utilizada.

Considere la integración total del sistema: El tipo de sistema de refrigeración influye en el diseño de la sala de generadores, los requisitos de ventilación, el ruido y la facilidad de mantenimiento. Considere estos aspectos con antelación, en lugar de insistir en el último momento.

Planifica tu entorno: Los sistemas de refrigeración estándar funcionan de forma segura con temperaturas ambiente de hasta 43 °C (110 °F). Si la temperatura de funcionamiento supera este límite, por ejemplo, debido a la altitud o a la contaminación del aire, asegúrese de que se especifique el equipo en lugar del genérico.

Evaluar los costos del ciclo de vida: Los radiadores y los intercambiadores de calor remotos suelen tener menores costes de funcionamiento, generan menos ruido y ofrecen mayor flexibilidad; sin embargo, su precio inicial puede ser superior al de los radiadores montados en el motor. Para determinarlo, será necesario comparar el coste total de propiedad durante diez años.
