緊急電源系統：完整設計與實施指南

商業場所停電一小時造成的損失在5,000到10,000美元之間，包括設備無法正常運作造成的生產工時損失、工作停滯等等。對於資料中心而言，損失甚至可能高達每分鐘5,000到10,000美元。不幸的是，許多公司在停電期間感受到備用電源效率低下的影響，並非由於設備故障，而是由於系統佈局不合理。

2012年颶風桑迪襲擊美國東岸時，紐約大學朗格尼醫學中心面臨巨大的醫療資源短缺問題。 應急電源系統風暴過後，造成了毀滅性的後果。為發電機供油的地下室燃油泵被洪水淹沒，導致緊急電源系統癱瘓，儘管配備了多台發電機並儲備了充足的燃料。在颱風期間，患者被迫撤離，而這種情況本可以在配電系統設計、組件佈置以及備用燃料供應系統配置階段避免。

您必須明白，可靠的備用電源系統不僅僅是包含一台發電機那麼簡單。它包括一套完整的裝置，必須符合當地法規，能夠充分滿足您的需求，並在電網故障時正常運作。這將有助於您配置備用發電機。這被稱為工程設計系統。

對緊急電源系統的了解

什麼是應急電源系統？

緊急電源系統顧名思義，是一個獨立的電力生產和分配系統，旨在當主電網斷電時自動啟動。這類系統與我們通常所說的可選備用系統不同，因為根據建築規範，緊急電源系統是必要的，用於保障生命安全和建築物的關鍵功能。

應急電源系統的主要特點：

• 自動運轉無需人工幹預即可啟動或傳輸
• 僅限特定載重：為法定緊急系統供電，而非為一般建築負載供電
• 法規強制規定：符合 NFPA 101（生命安全規範）和建築規範的要求
• 嚴格要求必須符合 NFPA 110 1 級（生命安全）標準
• 運行時間有限通常設計時間最短為 2 小時（醫院生命安全），最長為 96 小時。

電源系統類型（緊急電源、法定電源、備用電源、選用電源）

美國國家電氣規範（NEC）定義了四類備用電源系統，每一類都有不同的要求：

緊急應變系統（第 700 條）：

• 法律規定，保障生命安全
• 例如：疏散照明、火災警報系統、電梯緊急電源
• 最嚴格的安裝和性能要求
• 必須在 10 秒內恢復供電
• 與其他系統分開佈線和配電

法定備用系統（第 701 條）：

• 出於生命安全以外的其他原因，規範要求必須這樣做。
• 例如：防凍加熱、污水處理、工業過程
• 必須在 60 秒內恢復供電
• 比緊急系統要求寬鬆，但仍需符合規範。

可選備用系統（第 702 條）：

• 規範未要求，但由業主選擇。
• 例如：用於業務連續性的通用備用電源
• 靈活的設計要求
• 沒有具體的恢復時間要求

關鍵運作電源系統（COPS）（第 708 條）：

• 被政府指定為對國家安全或經濟至關重要
• 例如：空中交通管制、911中心、某些政府設施
• 所有要求中最嚴格的
• 需要進行風險評估和製定具體設計方案。

系統類型之間的主要區別

獨特之處	緊急新聞	法定待命	可選待機
NEC 條款	700	701	702
需要程式碼	可以	可以	沒有
負載	生命安全	關鍵操作	業主自選
轉移時間	10秒	60秒	沒有要求
線路分離	完全獨立	可選擇性分享	共同可接受
測試頻率	月付 + 年付	月付 + 年付	如所須
燃油供應	至少2小時	根據需求	業主酌情決定

認識到這些細微差別至關重要，可以避免對系統的編寫方式以及在檢查過程中如何應用程式碼產生任何混淆。

規範要求使用應急電源的情況

根據建築物類型和用途的不同，多項規範都強制要求安裝緊急電源系統：

NFPA 101（生命安全規範）要求以下情況使用緊急電源：

• 集會場所、教育場所、醫療場所和高層建築的出口標誌和緊急照明
• 火災警報和偵測系統
• 電梯緊急操作
• 煙霧控制系統
• 醫療保健生命安全分支系統

國際建築規範 (IBC) 要求緊急電源用於：

• 高層建築（通常超過 75 英尺）
• 地下建築
• 有頂棚的購物中心
• 中庭和煙霧控制系統
• 特定危險場所

醫療機構（NFPA 99）要求：

• 1類空間（手術室、加護病房）：配備全套緊急電源
• 第二類空間（病人照護區）：緊急電源有限
• 生命安全部門：照明與警報
• 關鍵部門：病人照護設備
• 設備分支：建築支撐系統

資料中心（行業標準）通常要求：

• III/IV 級設施：N+1 或 2N 冗餘
• Uptime Institute 針對關鍵任務營運所訂定的標準

務必核實國家法規的最新地方修訂版本，因為不同司法管轄區可能會提出額外的要求。

規範、標準和法規

NFPA 110 緊急電源系統標準

NFPA 110 是美國最主要的 NFPA 標準，它規範緊急和備用電源系統。該標準詳細闡述了系統設計、安裝、運行、維護和測試過程中必須遵循的最低要求。

NFPA 110 系統分類：

類型（開始時間）：

• 類型 10：10 秒（緊急系統）
• 60型：60秒（法定待機時間）
• M 型：手動啟動（選購系統）

等級（嚴重性）：

• 第一級：故障可能導致人員傷亡或嚴重傷害（生命安全）
• 二級：故障造成的影響較小

類別（燃油持續時間）：

• X類：無特定運行時（特殊應用）
• 第二課：至少2小時
• 第48課：48小時
• 第96課：96小時

典型的醫院緊急電源系統可能如下所示： 1級，10型，48類

NEC 第 700 條（緊急系統）及第 701 條（法定備用電源）

NEC 第 700 條要求：

佈線和配電：

• 應急電路必須完全獨立於所有其他線路。
• 應急電路中不允許使用其他任何設備。
• 需要單獨的線槽、接線盒和機櫃。
• 必須在所有接線點和拉線點標明緊急電路。

電源：

• 發電機組（最常見）
• 蓄電池（持續時間有限）
• 不間斷電源 (UPS)
• 獨立公用事業服務（罕見，有特定要求）

輸送設備：

• 需要自動轉換開關
• 建議使用旁路隔離開關進行維護
• 機械聯鎖裝置可防止並聯電源
• 指示燈顯示電源可用性

NEC 第 701 條要求：

與第700條類似，但要求有所放寬：

• 佈線可以與一般佈線共用線槽（但有一定限制）。
• 最長傳輸時間 60 秒
• 電路隔離要求較低
• 測試要求與應急系統類似

NFPA 99 醫療保健設施標準

NFPA 99 針對醫療機構緊急電源製定了特殊要求，承認病患照護的關鍵性。

基本電氣系統（EES）：

EES由三個分支組成：

生命安全部門：

• 出口通道照明
• 出口標誌
• 火災警報系統
• 應急通訊系統
• 發電機組照明和插座

關鍵分支：

• 病人照護區域任務照明
• 患者護理區域內的特定容器
• 護士呼叫系統
• 血液、骨骼和組織庫
• 手術室及重症監護室

設備分部：

• 患者護理區域的暖通空調系統
• 電梯
• 廚房冰箱
• 污水處理
• 家用水泵

每個分支都需要單獨的自動轉換開關和配電盤，從而形成複雜但高度可靠的系統架構。

IEEE關鍵電源標準

IEEE 標準為電力系統設計提供了更多指引：

IEEE 446（緊急電源系統）：

• 應急和備用電源系統的建議做法
• 載重分析方法
• 發電機選用指南
• 轉換開關協調

IEEE 1100（電子設備供電和接地）：

• 敏感電子設備的電源質量
• 接地和接合要求
• 電湧保護
• 和聲方面的考慮

IEEE 493（金皮書－可靠工業電力系統設計）：

• 可靠度分析方法
• 設備評估
• 系統設計最佳化

國際標準（IEC、ISO）

對於國際項目，可能適用其他標準：

IEC 60364：

• 電氣裝置國際標準
• 第 5-56 部分：發電機組（緊急電源）
• 應急照明要求

ISO 8528：

• 往復式內燃機驅動的交流發電機組
• 性能要求和測量

BS 5266（英國）：

• 應急照明標準
• 與 NFPA 101 要求範圍類似

地方和區域法規要求

地方管轄區通常會對國家法規進行修訂，增加額外要求：

常見地方性修正案：

• 較長的燃料儲存時間（地震帶常見）
• 額外檢查和許可
• 發電機噪音限制
• 排放標準超過聯邦要求
• 抗震支撐要求

特殊要求：

• 加州：CARB排放認證
• 紐約市：消防局獲得額外批准
• 佛羅裡達州：颶風風荷載要求
• 德克薩斯州：具體的醫療保健執照要求

在設計階段務必諮詢有管轄權的當地主管機關（AHJ），以確保所有要求都已確定。

緊急電源系統組件

原動機（柴油、天然氣、雙燃料發電機）

原動機是驅動發電機產生電力的引擎。

柴油機：

• 最常用於緊急電源應用
• 高可靠性和快速啟動
• 維護得當可延長使用壽命
• 燃料儲存穩定性（可儲存數年）
• NFPA 110 標準建議在生命安全應用中使用柴油。

天然氣發動機：

• 比柴油車排放更清潔
• 無限量燃料供應（如有管道）
• 無需燃料儲存罐
• 啟動時間比柴油引擎長
• 可能不符合 10 秒緊急要求

雙燃料引擎：

• 可使用柴油或天然氣
• 主要燃料為天然氣，啟動燃料為柴油
• 可靠性和排放之間的權衡
• 初始成本較高，但營運彈性強。

雙燃料（柴油加天然氣輔助）：

• 啟動時始終需要柴油
• 運行期間補充天然氣
• 減少柴油燃料儲存需求
• 用於排放合規的新興技術

發電機組尺寸：

應用類型	典型範圍	常用配置
小型商業	50-200千瓦	單發電機
醫療保健	500-3,000千瓦	多路並行
數據中心	1,000-10,000+千瓦	N+1 或 2N 冗餘
工業	200-5,000千瓦	單一或多個

自動轉換開關 (ATS)

ATS（自動轉換開關）是關鍵設備，可自動在正常電源和緊急電源之間切換負載。

ATS類型：

開放式過渡（先破後合）：

• 傳輸過程中負載與兩個電源均斷開連接
• 大多數應用的標準
• 2-5個週期中斷通常是正常的
• 防止公用設施回饋

封閉式過渡（先接後斷）：

• 傳輸過程中簡單比較不同來源
• 負載無斷電
• 反向饋電需要獲得公用事業公司的批准。
• 用於關鍵計算機/醫療負載

延遲過渡：

• 連接緊急電源前的可調延遲
• 允許馬達負載滑行下降
• 降低突波電流
• 適用於高功率馬達負載

軟負載傳遞：

• 利用電子控制實現漸進式負載轉移
• 最小電壓/頻率幹擾
• 與UPS系統配合使用
• 進階成本選項

ATS尺寸選擇注意事項：

• 電流額定值（安培）
• 額定電壓
• 短路耐受額定值
• 電線桿數量（3 桿 vs 4 桿）
• 旁路隔離能力

應急配電設備

開關設備及配電盤：

• 應急配電盤
• 必須位於設有緊急照明的場所
• 與正常電力分配分開
• 帶有永久標籤

配電板：

• 分支電路分配
• 僅限緊急電路（第 700 條）
• 每個分公司（醫療保健）單獨設面板
• 顏色編碼或標籤標識

電路保護：

• 需要選擇性協調
• 根據發電機容量選擇合適規格的斷路器或保險絲。
• 接地故障保護考慮因素
• 電湧保護器（SPD）

選擇性協調：

選擇性協調確保只有距離故障點最近的斷路器才會斷開，從而維持其他電路的供電。這是美國國家電氣規範 (NEC) 對醫療保健和其他關鍵設施的強制性要求。

實現協調需要：

• 時間-電流曲線分析
• 正確的斷路器尺寸和設置
• 適用時採用串聯額定組合
• 檢查文件

不間斷電源 (UPS) 系統

UPS系統彌補了公用電網故障和發電機啟動之間的空檔期。

UPS拓樸：

備用（離線）UPS：

• 正常情況下，公用設施負荷正常。
• 斷電時切換到電池供電
• 傳輸時間 4-10 毫秒
• 適用於不太重要的負載

線上互動式UPS：

• 正常情況下，調節後的公用設施負荷正常。
• 電池始終連接
• 更好的電壓調節
• 中等防護等級

雙轉換（線上）UPS：

• 逆變器始終保持負載運轉。
• 零轉移時間
• 與公用事業完全隔離
• 最佳防護，最高成本

UPS尺寸：

• VA額定值（視在功率）
• 額定功率（實際功率）
• 運行時要求
• 電池類型（VRLA、鋰離子）

發電機相容性：
UPS系統和發電機必須相容：

• 輸入電流失真（THD）
• 為UPS充電選擇適當的發電機容量
• 軟啟動充電控制
• 諧波濾波

控制和監測系統

現代 應急電源系統 包含精密的控制系統，確保可靠運作。

發電機控制器：

• 引擎啟動和監控
• 自動傳輸控制
• 報警通知
• 數據記錄
• 遠程通訊能力

樓宇管理系統（BMS）整合：

• 狀態監控
• 警報通知
• 遠程控制功能
• 趨勢日誌記錄
• 與其他建築系統的集成

遠程監控：

• 蜂窩網路或乙太網路連接
• 基於雲端的監控平台
• 移動應用訪問
• 預測性維護警報
• 合規文件自動化

燃料儲存和輸送系統

柴油燃料儲存：

儲罐類型：

• 地上儲槽（最常見）
• 地下儲槽（空間有限）
• 底座油箱（發電機下方）
• 日用儲槽（用於即時供水）

儲槽尺寸：

• 應急系統至少需要 2 小時（NFPA 110）
• 醫療保健：通常需要 48-96 小時
• 關鍵設施：72 小時以上常見
• 油箱容量計算公式：發電機燃油消耗量 × 所需運轉小時數 × 1.10 安全係數

燃料品質管理：

• 燃油淨化系統
• 水分離
• 藻類和細菌處理
• 定期檢查和治療

天然氣供應：

• 專用服務計量表
• 壓力調節器
• 自動關閉閥
• 地震勘探天然氣關閉（如有必要）

系統設計與工程

載重分析與分類

正確的負載分析是緊急電源系統設計的基礎。

載荷分類過程：

1. 清點所有用電設備
2. 依嚴重程度分類：
   • 生命安全（緊急部門）
   • 關鍵操作（備用分支）
   • 重要但非必需（可選）
3. 確定取貨順序
4. 計算初始要求
5. 應用多樣性因素

負載類別：

負載類型	緊急新聞	待機	選配
出口指示燈	✓
火警	✓
護士呼叫		✓
電梯	✓*
暖通空調		✓
數據設備			✓
一般照明			✓

*電梯緊急電源因規範管轄範圍而異。

發電機容量確定方法

正確確定發電機容量需要幾個計算步驟：

步驟 1：計算運轉功率（千瓦）
將所有同時運轉的負載相加：

• 照明負載
• 暖通空調負荷
• 泵浦負荷
• 醫用器材
• 資料處理設備

步驟 2：計算起始功率（千瓦）
馬達啟動時負載電流需要達到運轉電流的 5-7 倍：

• 識別所有馬達負載。
• 確定啟動方式（直接啟動、軟體啟動、變頻器啟動）
• 計算電壓驟降限制
• 如有需要，依序啟動電機

步驟三：應用多元因素
並非所有負載都能同時滿載運轉：

• 照明：90-100％
• 容器：50-70%
• 暖通空調：70-85%
• 馬達：80-90%

第四步：納入未來成長預期
為未來擴展增加 20-25%

尺寸計算範例：

負載類別	運作功率	起始功率（千瓦）
應急照明	25	25
消防泵浦	75	450
暖通空調（選擇）	150	225
電梯（2）	100	400
醫用器材	200	200
總計	550	1,300
多樣性（0.85）	468
未來成長（1.20）	562
推薦尺寸	600-750千瓦

電壓降與配電設計

緊急配電系統必須保證所有負載電壓均在可接受範圍內。

電壓降計算：

• 餵料器最大跌落量為 3%。
• 總計最多 5%（餵食器 + 分支）
• 使用比最低規範要求更大的導線
• 考慮發電機電壓調節能力

導體尺寸：

• 根據載流量和電壓降選擇合適的尺寸
• 應急電路可能需要更粗的導線。
• 考慮端子的溫度額定值
• 鋁與銅的成本效益分析

選擇性協調要求

選擇性協調可確保故障隔離，避免不必要的停機。

協調性研究要求：

• 所有保護裝置的時電流曲線
• 故障電流計算
• 設備設定建議
• 提交給主管機關核准的文件

醫療保健要求：

• 完全選擇性協調
• 下游故障不應導致上游設備跳脫。
• 必須記錄在案以供檢查。
• 可能需要熔斷系統以達到最佳協調

接地和固定

正確的接地對於安全和設備保護至關重要。

接地系統類型：

根基穩固：

• 中性線直接接地
• 大多數系統的標準
• 允許故障檢測
• 簡化保護

高電阻接地：

• 中性線透過電阻器接地
• 限制接地故障電流
• 單接地故障持續運行
• 需要進行接地故障檢測

無根據：

• 沒有故意接地連接
• 現代裝置中很少見
• 需要絕緣監測

緊急系統接地：

• 必須與正常系統接地連接
• 接地故障保護協調
• 敏感設備的隔離接地插座
• 接地極系統需求

單線圖開發

完整的單線圖對於設計和施工至關重要。

要求（提供）的資訊：

• 普通電源（公用電源、多種服務）
• 帶評級的發電機
• 自動轉換開關
• 配電設備
• 主要負荷
• 防護裝置等級
• 電纜和導管尺寸
• 接地連接

圖表標準：

• IEEE 或公司標準符號
• 所有設備均需清楚標示。
• 顯示的評分和設定
• 變更的修訂控制

應用特定要求

醫療設施（生命安全和關鍵部門）

醫療保健產業對緊急電源的要求最為嚴格。

NFPA 99 類別分類：

第一類（重症監護）：

• 手術室
• 重症監護病房
• 急診室
• 需要完整的必要電氣系統
• 最高可靠性標準

第二類（一般護理）：

• 病房
• 診斷領域
• 有限的基本電氣系統
• 僅限選擇性加載

第 3 類（基本護理）：

• 診所環境
• 最低緊急電源需求

第四類（支援）：

• 行政區域
• 無病患照護職能

測試要求：

• 每月：30分鐘負荷測試
• 每季：90分鐘測驗及成績轉移
• 年度：4 小時負載測試
• 36個月：包含負載轉移的完整系統測試

資料中心（層級和冗餘）

資料中心採用業界標準而非嚴格的規範。

Uptime Institute 等級分類：

一級 – 基礎：

• 電源和散熱採用單通道設計
• 無冗餘
• 99.671% 可用性目標
• 每年停機時間 28.8 小時

二級 – 冗餘組件：

• 單路徑冗餘組件
• 99.741% 可用性目標
• 每年停機時間 22.0 小時

三級 – 可同時維護：

• 多條供電和散熱路徑
• 一個主動式，一個被動式
• 99.982% 可用性目標
• 每年停機時間 1.6 小時

第四級－容錯：

• 多條主動電源和冷卻路徑
• 99.995% 可用性目標
• 每年停機時間 0.4 小時

發電機配置：

• N+1：所需數量加一個備用。
• 2N：完全複製系統
• 2(N+1)：重複的 N+1 個系統
• 分散式冗餘：多個較小的單元

商業建築（緊急照明和疏散）

商業建築注重生命安全系統。

典型應急負荷：

• 出口指示牌（每張指示牌1-2瓦）
• 緊急照明（最低1-2英尺燭光）
• 火災警報和偵測
• 電梯緊急操作
• 煙霧控制系統

設計注意事項：

• 照明用電瓶備用電源與發電機備用電源
• 應急照明逆變器系統
• 光致發光出口標識
• 非緊急負載的限電

工業設施（製程安全）

工業應急電源通常與製程安全相關。

常見工業應急負荷：

• 安全儀表系統
• 緊急關閉系統
• 消防泵浦
• 有毒氣體偵測
• 通訊系統
• 關鍵冷卻系統

特殊注意事項：

• 危險區域分類
• 防爆設備
• 耐腐蝕部件
• 極端溫度運行

交通運輸（機場、隧道、鐵路）

交通運輸設施有其獨特的要求。

機場：

• 美國聯邦航空管理局關於照明的規定
• 航廈需求
• 行李處理系統
• 安全系統
• 空中交通管制（聯邦標準）

隧道：

• 通風系統
• 照明和通信
• 滅火
• 緊急出口
• 通常需要96小時的燃料

軌：

• 訊號系統
• 車站照明
• 通訊
• 平交道防護

水和廢水處理

美國環保署強制要求設立緊急電力保護民眾健康。

水處理要求：

• 泵站
• 處理流程
• 氯化系統
• 實驗室監測

廢水處理：

• 防止原污水排放
• 維持治療過程
• 氣味控制系統
• 流出物監測

運行時要求：

• 通常 48-96 小時
• 對公共衛生至關重要
• 可能依法需要作為備用人員而非應急人員

調試和安裝

場地準備與環境因素

適當的場地準備工作可確保長期可靠運作。

發電機房需求：

• 充足的通風有助於降溫
• 維護所需的最小間隙
• 抗震約束（如需要）
• 噪聲控制措施
• 滅火系統

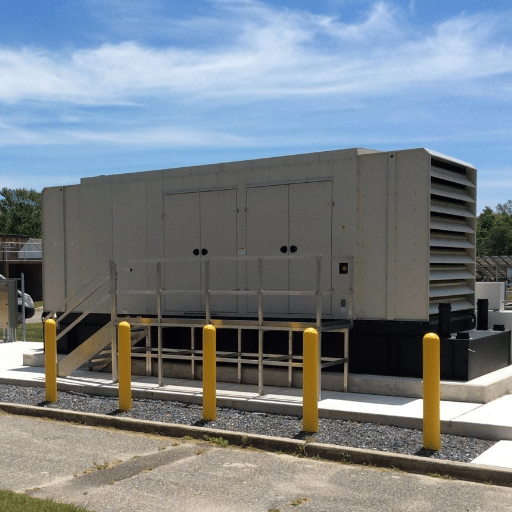

室外安裝：

• 防風雨外殼
• 承重基礎設計
• 冰雪注意事項
• 安全圍欄
• 防破壞措施

環境因素：

• 極端環境溫度
• 海拔降額
• 濕度和腐蝕
• 灰塵和污染
• 洪水位要求

發電機組安裝需求

基礎：

• 根據重量和振動設計混凝土墊尺寸
• 隔振墊或彈簧
• 抗震錨固（如有需要）
• 調平與校準

冷卻系統：

• 散熱器氣流要求
• 遠端散熱器安裝
• 通風百葉窗及控制裝置
• 冬季保養（引擎缸體加熱器）

排氣系統：

• 消音器關鍵位置
• 排氣管保溫
• 雨帽或擋雨片
• 排放合規性（觸媒轉換器、SCR）

燃油系統：

• 儲罐安裝和測試
• 燃油管路和洩漏檢測
• 日間水箱系統
• 燃油輸送幫浦

ATS安裝與佈線

地點：

• 接近正常和緊急來源
• 方便維護
• 免受環境危害
• 適當的工作間隙

接線：

• 應急電路專用線槽
• 導線尺寸選擇與電壓降的關係
• 控制線路分離
• 接地和連接

測試：

• 連續性測試
• 絕緣電阻測試
• 功能測試
• 傳輸時序驗證

驗收測試程序

NFPA 110 要求進行全面的驗收測試。

預測試要求：

• 安裝完成驗證
• 燃油系統測試
• 冷卻系統驗證
• 控制系統檢查

功能測試：

• 啟動可靠度（連續啟動5次）
• 載重傳遞試驗
• 電壓和頻率穩定性
• 冷卻系統性能
• 安全停機驗證

文檔：

• 測試結果已記錄
• 缺陷已糾正
• 竣工圖已更新
• 提供的維運手冊
• 培訓已完成

偵錯檔案

完整的文檔記錄可確保正確的維護和操作。

所需文件：

• 單線圖
• 設備計劃
• 測試記錄
• 操作和維護手冊
• 培訓記錄
• 保固資訊
• 備用零件清單

培訓要求：

• 營運人員培訓
• 保養程序
• 緊急程序
• 故障排除指南

測試和維護要求

NFPA 110 測試計劃（月度、季度、年度）

NFPA 110 規定了最低測試頻率。

月度測試（一級系統）：

• 啟動生成器
• 至少跑30分鐘
• 驗證自動轉帳操作
• 記錄結果
• 糾正缺陷

季度測試：

• 全載重傳遞試驗
• 最低運轉時間 90 分鐘
• 驗證所有系統功能
• 在實際建築荷載或荷載箱下方進行測試

年度測試：

• 完整系統驗證
• 4 小時滿載測試
• 燃油消耗測量
• 冷卻系統驗證
• 控制系統驗證

36 個月測試：

• 完整系統測試
• 滿載負載測試
• 州長應對測試
• 電壓調節器測試
• 完整的系統檢查

負載庫測試要求

負載測試驗證發電機的性能。

為什麼需要負載測試：

• 驗證滿載能力
• 燒掉碳沉積物
• 測試冷卻系統
• 驗證燃油消耗量
• 識別正在發展中的問題

負載箱類型：

• 電阻式（最常見）
• 反應性（感性/容性）
• 阻性/電抗組合

測試程序：

1. 連接負載庫
2. 施加 25% 的負載，檢查參數
3. 施加 50% 的負載，檢查參數
4. 施加 75% 的負載，檢查參數
5. 施加 100% 負載，並保持一段時間
6. 記錄所有數據
7. 逐漸減輕負荷
8. 冷卻期

預防性維護計劃

定期維護可確保系統可靠性。

日常檢查：

• 目視檢查是否有洩漏
• 燃油油位檢查
• 檢查冷卻液液位
• 油位檢查
• 控制面板檢查

每週檢查：

• 電池狀況檢查
• 缸體加熱器運行
• 運動生成器（如果不是自動的）

每月維護：

• 完整系統測試
• 空氣過濾器檢查
• 燃油濾清器檢查
• 皮帶張力檢查
• 潤滑

每年的維護：

• 機油和濾清器更換
• 燃油濾清器更換
• 空氣濾清器更換
• 冷卻液測試/更換
• 氣門調整（如有必要）
• 完整的系統檢查

記錄保存和合規文件

程式碼合規性需要提供文件。

所需記錄：

• 測試日期和結果
• 執行維護
• 已進行的維修
• 燃料輸送
• 油液分析結果
• 檢驗報告

保留期限：

• 最低3年
• 醫療保健：可能需要更長時間
• 某些司法管轄區要求5年以上

數位記錄：

• 電子監控系統
• 基於雲端的記錄保存
• 自動合規性報告
• 趨勢分析能力

常見維護問題及解決方案

開始的問題：

• 電池電量不足（最常見）
• 燃油系統問題
• 寒冷天氣開始
• 控制系統故障

運行問題：

• 過熱（散熱問題）
• 油壓低
• 高排氣溫度
• 電壓不穩定

轉帳問題：

• ATS控制問題
• 感知問題
• 機械裝訂
• 隱形眼鏡

燃油系統問題：

• 燃料劣化
• 水污染
• 藻類生長
• 過濾器堵塞

燃油系統設計與管理

燃料儲存槽要求

妥善儲存燃料對系統可靠性至關重要。

儲槽尺寸：

• 應急系統至少需要 2 小時
• 醫療保健：通常為 48-96 小時
• 計算方法：燃油消耗量 × 小時數 × 1.10 安全係數

儲罐類型：

地上儲槽：

• 雙層壁結構（最常見）
• 洩漏檢測系統
• 二級遏制
• 更便捷的檢查與維護

地下儲槽：

• 某些司法管轄區要求
• 需要陰極保護
• 洩漏檢測是強制性的
• 安裝成本較高

子基地儲槽：

• 整合式發電機
• 日間水箱功能
• 容量有限
• 小型發電機常用

儲槽材料：

• 鋼（最常見）
• 玻璃纖維（耐腐蝕）
• 混凝土（大容量）

燃料供應規模和計算

燃油消耗因素：

• 引擎效率
• 負載係數
• 海拔降額
• 環境溫度

典型油耗：

發電機尺寸	滿載（加侖/小時）	75% 負載 (加侖/小時)	50% 負載 (加侖/小時)
100千瓦	7.5	5.6	4.0
500千瓦	35	26	18
1,000千瓦	70	52	36
2,000千瓦	140	105	72

日間背心尺寸：

• 至少供應1小時
• 通常 2-4 小時
• 根據補液速率選擇合適的幫浦尺寸
• 高/低液位警報

燃油品質管理

燃料劣化問題：

• 氧化作用隨時間推移
• 水污染
• 微生物生長
• 沉積物堆積

燃油品質維護：

燃油淨化：

• 連續過濾
• 水分離
• 顆粒去除
• 延長燃料壽命

燃油處理：

• 用於微生物控制的殺菌劑
• 儲存穩定器
• 十六烷值改進劑
• 冷流改進劑

測試程序：

• 年度燃料採樣
• 水分含量測試
• 微生物測試
• 十六烷值驗證

燃油淨化和過濾

燃油淨化系統可維持燃油品質。

系統組件：

• 水泵
• 水分離器
• 精細過濾器（典型值為 10 微米）
• 聚結器
• 監控設備

運作模式：

• 持續循環
• 定期拋光
• 按需運營

為妳而設的優點:

• 延長燃料壽命
• 防止過濾器堵塞
• 去除水分
• 減少維護

替代燃料考量（天然氣、雙燃料）

天然氣優勢：

• 無限存儲（管道）
• 清潔燃燒
• 無燃料劣化
• 降低排放

天然氣的缺點：

• 供應可靠性問題
• 壓力要求
• 啟動時間較長
• 管道依賴性

雙燃料系統：

• 柴油引擎啟動，燃氣運行
• 可實現70-90%的氣體替代
• 減少柴油儲存需求
• 排放效益

雙燃料系統：

• 可使用兩種燃料
• 操作員可選
• 最大的靈活性
• 較高的初始成本

成本分析和投資報酬率

按系統規模劃分的初始資本成本

發電機組成本：

尺寸範圍	成本範圍（美元/千瓦）	總計
100-200千瓦	$400-$600	$40K-$120K
500-750千瓦	$350-$500	$175K-$375K
1,000-1,500千瓦	$300-$450	$300K-$675K
2,000-3,000千瓦	$250-$400	$500K-$1.2M

ATS成本：

• 100-400A： $5,000-$15,000
• 600-1,000A： $15,000-$40,000
• 1,200-3,000A： $40,000-$100,000+

附加設備：

• 油箱： $20,000-$200,000
• 開關設備： $50,000-$500,000
• UPS系統： $200-$500/千伏安
• 安裝費用：佔設備成本的 30-50%。

安裝成本因素

影響安裝成本的因素：

• 發電機尺寸和重量
• 地點（室內 vs 室外）
• 現有基礎設施
• 代碼要求
• 地理位置

典型安裝成本：

• 簡易戶外安裝：佔設備總量的 20-30%。
• 複雜的室內安裝：佔設備的 40-60%。
• 改造工程：50-100%以上的設備

營運和維護成本

年度營運成本：

成本類別	典型範圍	筆記
保養	$0.02-$0.05/千瓦	合約工或內部員工
測試燃料	$0.01-$0.03/千瓦	柴油消耗
維修	$0.01-$0.04/千瓦	年齡相關
保險	變化	財產保險

維護合約費用：

• 基礎： $0.02-$0.03/度/年
• 綜合的： $0.04-$0.06/度/年

停機成本與系統成本比較（商業案例）

停電成本分析：

設施類型	每小時成本	年度風險
辦公樓	$5,000-$25,000	中度
零售空間	$10,000-$50,000	中度
製造業	$50,000-$500,000+	高
數據中心	$100,000-$1,000,000+	很高
醫院	$1,000-$每分鐘 10,000	危急

結語

一套成功的緊急電源系統需要理解相關規範、進行負載分析、確定設備規格、選擇合適的設備並制定長期維護策略。當您滿足這四項需求時，無論何時何地發生停電，您都不必擔心，也不會遇到任何其他問題。

應急電源系統專案的關鍵考慮因素：

了解程式碼要求： 就緊急電源系統設計而言，掌握所有標準至關重要。這些標準非常嚴格，而且其存在自有其道理。務必與精通 NFPA 110、NEC 第 700-708 條以及設計中適用的各種地方性規範的專業人員合作。

實際使用中的尺寸： 發電機容量的計算應重點考慮馬達的功率需求、電子設備產生的諧波問題以及任何可能的擴展。計算所需容量出現誤差是正常的，但在某些情況下，誤差可能是最昂貴、耗時最長的錯誤。

長期計劃： 此外，您的緊急電源系統將在您的建築物內運作長達20-30年甚至更久。在進行設計評估時，您需要考慮設備成本、維護成本以及在此期間將要執行的特定規格。

融合至關重要： 另一點是，由於如今緊急電源系統的重要性日益凸顯，除了饋線要求外，互連方案也成為設計普通緊急電源系統時需要考慮的重要因素。值得注意的是，所有這些方面都應在設計階段就予以考慮，而不是事後補救。

2021年，德州奧斯汀地區醫院升級緊急電源系統時，其工程團隊首先關注的是彩色產生器的亮度和容量。但在與專業電力系統工程師合作後，他們意識到還需要採取更多措施，例如係統協調、為長時間停電準備燃料，以及對接樓宇管理系統。

該結構，包括提供 72 小時燃料儲存、協調保護和磨損監測，以及在轟炸國家中，任何維護工作都必須在附近甚至更遠的地方進行，而這些維護工作只能在周末和公共假日進行，這同樣是正確的，正如 2023 年亞特蘭大冰暴期間所證明的那樣，這使得它們能夠繼續全面運作，而周圍許多機構則經歷了長時間的癱瘓。

緊急電源系統是保障您最關鍵營運環節正常運作的電力來源。只有經過精心設計、規範配置和調試的系統才能在最需要的時候可靠地發揮作用。
